Paso 2: Construir el Sensor de la puerta
Sensor de la puerta se unirá a la puerta del baño. Es muy sencillo, simplemente un interruptor. Utiliza un interruptor del sensor reed para detectar estado de abrir y cerrar la puerta. Cuando un imán está cerca del interruptor, se cierra, de lo contrario, es abierto. Usted probablemente ha visto estas.
No hay ninguna razón que esto no se pueden ampliar para agregar un sensor de movimiento, sensor de luz, sensor de gas (je) u otros sensores más sofisticados algoritmos de detección de ocupación. Por ahora mantendremos las cosas simples.
Circuito

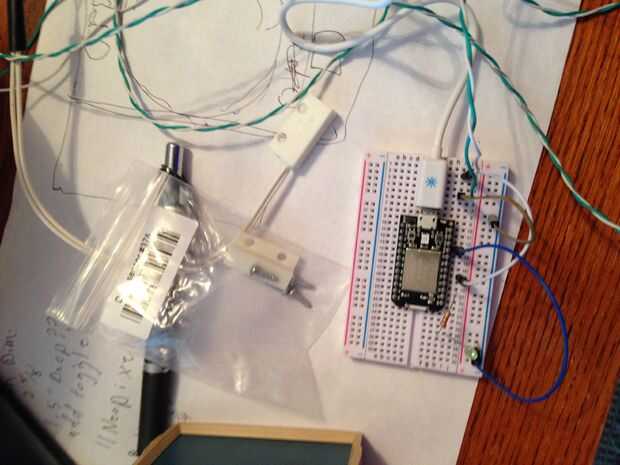

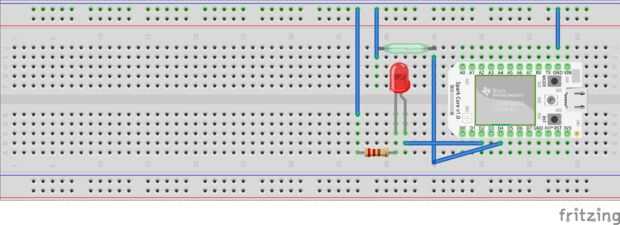

Lo más sencillo es construir esto en un protoboard. Es bueno batir hacia fuera el soldador y soldadura juntos el circuito así que puede usar esa placa de prototipos futuro, pero para fines de este Instructable nos pondremos cosas que pasan en un protoboard. Conecte los cables como se muestra en el diagrama de Fritzing.
Soldar unos cables a los cables a la parte del sensor de la puerta que se unirá a la pared (uno sin cables se unirá a la puerta).
Coloque la placa en el caso. Perfore un agujero en el caso de así que usted puede enchufar el adaptador. No estrictamente tienes que usar el socket del micro-USB a la chispa de la energía, y usted probablemente no quiere perder un cable en un proyecto permanente. Un voltaje de C.C. de 3.6V - 6V aplicada en el pin VIN hará el trabajo. Usaremos este encendido el indicador intermitente, también.
Programa del sensor de la puerta utilizando el código adjunto.
