Paso 3: piezas

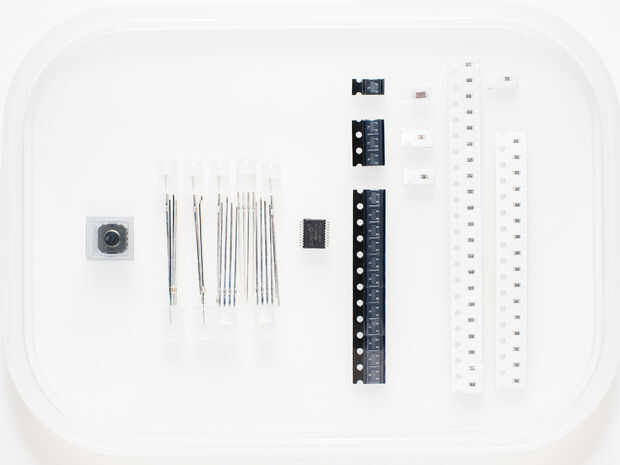

Aquí está la lista de piezas o MAT. Todos excepto dos artículos (LED y switch) están disponibles en Digi-Key (digikey.com), y el resto son de SparkFun Electronics (sparkfun.com).
Puede descargar archivos MAT que pueden cargarse en Digi-Key para pedidos rápidos.
- 16 x 120 ohmios (0603)
- 21 x 1 k Ohm (0603)
- 1 x 10 k Ohm (0603)
- 2 x 1uF (0603)
- 1 x 10uF (1206)
- 1 x 33 AP7333 o AP7313-33 (3.3V regulador de voltaje lineal)
- 3 x MMBT2907A o equivalente del transistor PNP
- 12 x MMBT2222A o equivalente NPN transistor
- 1 x PIC24F08KA101 (SSOP)
- 9 x 5mm LED (cátodo común) de Tricolor (SparkFun COM-09264 deben ser idénticos)
- 1 x 5-interruptor táctil: COM-10063 (disponible en SparkFun Electronics)
- 1 x 5V fuente de alimentación regulada, 4 pilas de NiMH & caso o el cable USB

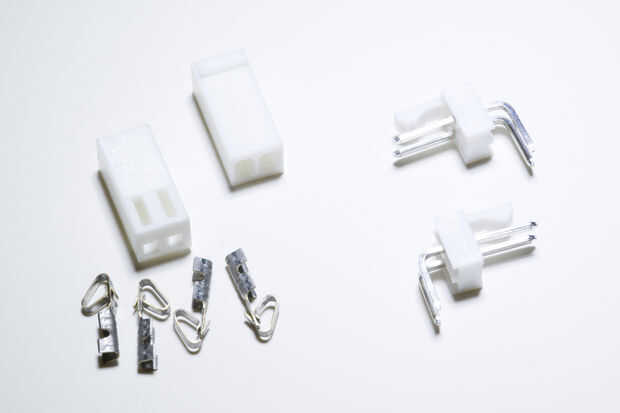

- Jefe del Molex del perno de 1 x 2 (ángulo recto recomendado) (opcional)
- 1 x 2 conector Molex con terminales correspondientes (opcionales)
Hay muchos lugares para comprar LEDs. Fuente de LED directamente en China a través de AliExpress. Toma unos días para la entrega, pero los precios es geniales. (Si usted está comprando un montón de LEDs).
Puedes sustituir los transistores si tienes algo compatible.
Los kits están disponibles a un precio razonable también. Por favor ver los detalles en la sección de "Kits" de los foros.
