Este fue mi primer proyecto real DIY que hice todo el camino de regreso en 2009.
Como en su día consideré ni siquiera hacer un how-to, hay ningunos cuadros de progreso y cualquier fotografías fueron tomadas con los medios que tenía - una cámara de teléfono celular N97 muy humilde. Me disculpas tanto por falta de fotos de progreso, así como por la calidad de imagen y tratará de compensar con descripciones extensas de lo que hice y lo que eran mis pensamientos.
De todos modos, en esos días un amigo mío tiene su propio apartamento y en mi círculo de amigo esto fue una gran cantidad ya que tendríamos un lugar accidente y fiesta en.
Para su mudanza-en-fiesta quería hacerle algo que él podría colgar en la pared y que sería algo relacionado con el partido. Llegué a la conclusión de que sería impresionante tener una pared de luz hasta mostrar que podríamos encender para arriba cada vez que vendrían por fiesta.
Tristemente, él nunca tuvo un partido en movimiento. Menos triste, así pude mantener esta pantalla (obtuvo un regalo diferente en lugar de otro).
Meta:

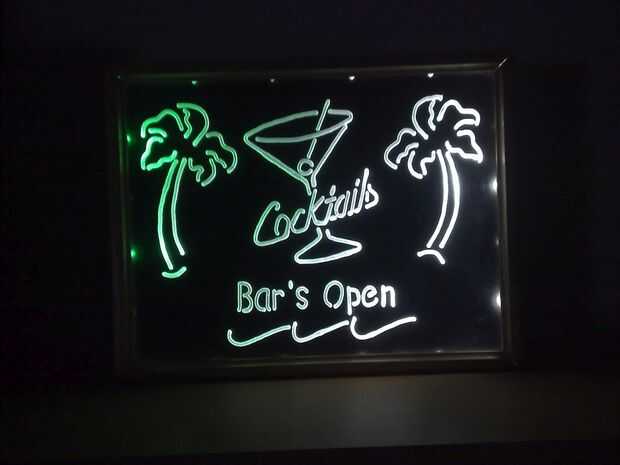

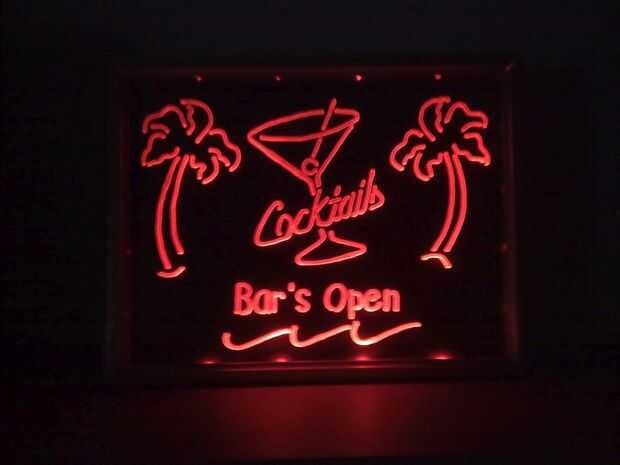

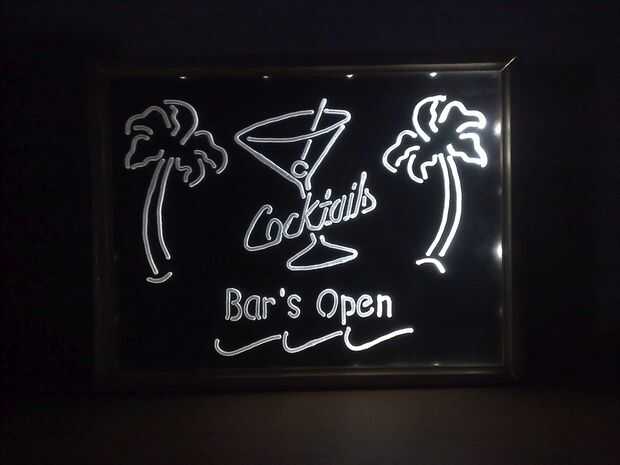

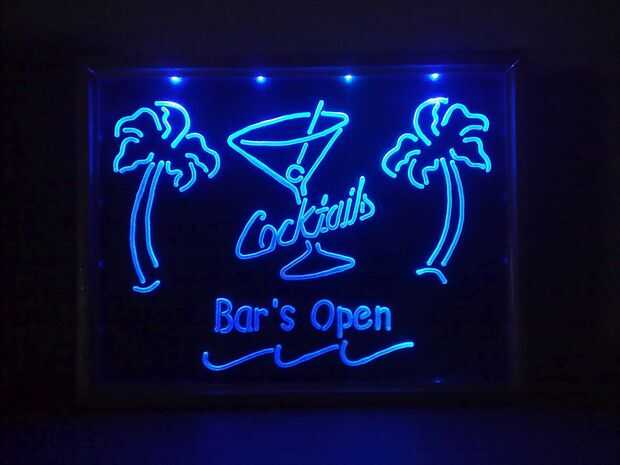

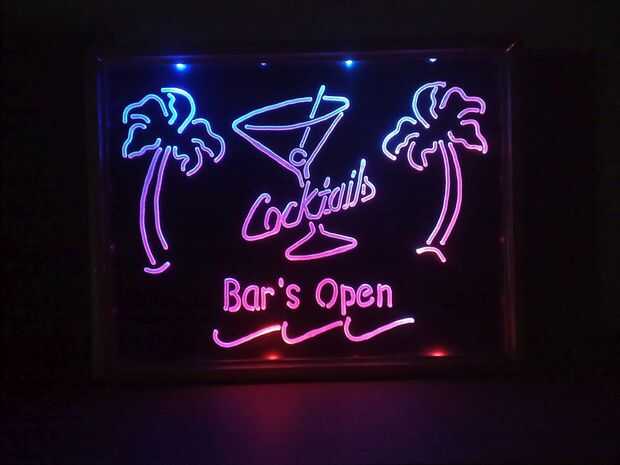

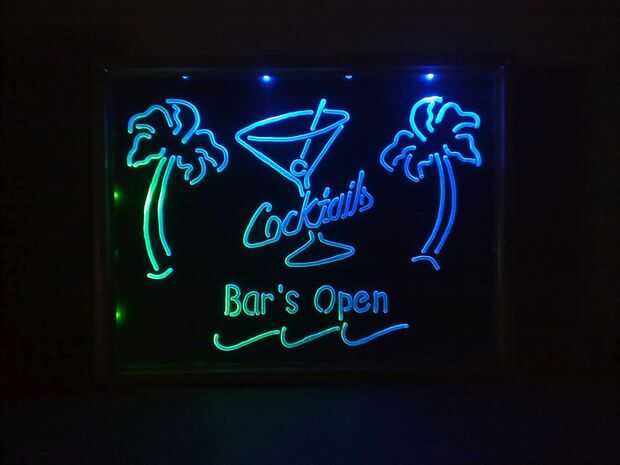

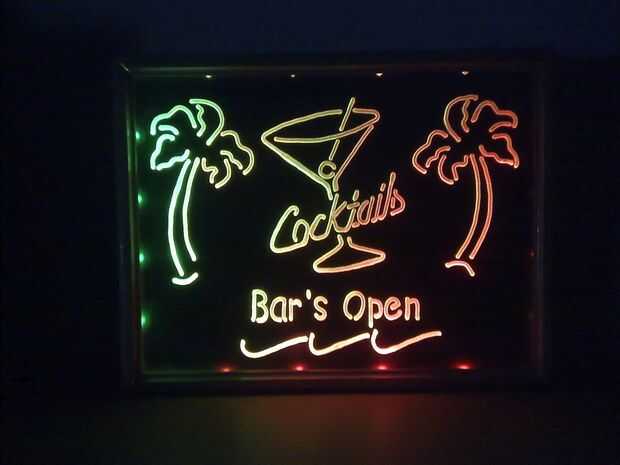

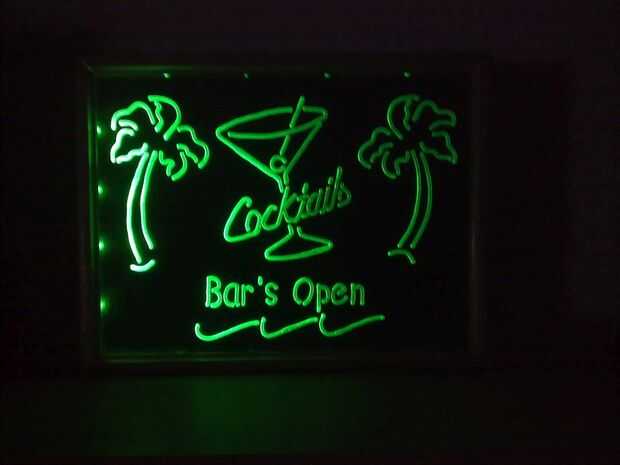

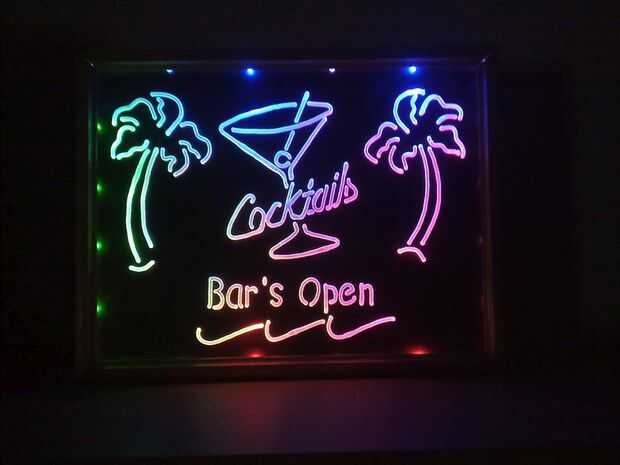

Hacer un party-ish pilas acrílico cristal grabado que es borde iluminado por 8 grupos de 2 LEDs con un total de 4 diferentes colores (1 por lado), con eficacia dando por resultado 2 ^ 8 = 256 combinaciones de iluminación.

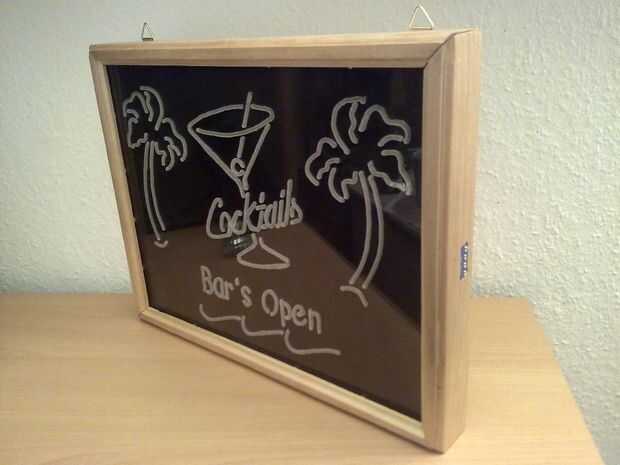

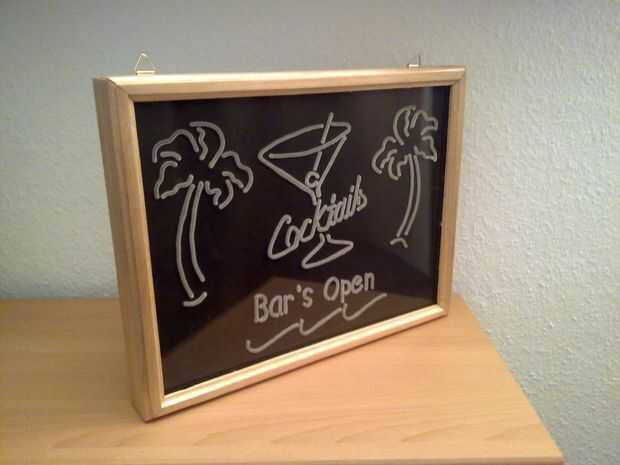

Hacer un marco de madera para ella por lo que puede ser colgado en una pared.
Construir todo lo que puede ser fácil y completamente desmontado para reparar.
Consejos de seguridad:
Este instructable hace uso de herramientas (eléctricas), cuchillos y soldadores.
Estas herramientas pueden quemar, cortar o de lo contrario hacerte y lesionarle gravemente potencialmente.
Siempre use protección para los ojos (una pieza fundida de acrílico se arrojó en su cara no es divertida, confía en mí en este caso) y tener mucho cuidado donde tus dedos/manos son en un momento dado.
En general, antes de realizar cada paso, pensar en lo que estás haciendo, que herramientas usas y qué peligros están involucrados.
Si no tiene experiencia con el uso de las herramientas, obtener ayuda de alguien.
Herramientas:
-Router
-Taladro
-Tronzadora
-Dremel (aditamento de fresadora es útil)
-Soldador
-Alicates (especialmente para el alambre de corte y desforrado)
-Cúter
-Papel de lija
-Lápiz / (permanente) marcador
-Regla (plegable)
-Claro
-Sargentos (opcional)
Materiales:
-la pieza de madera de 2x5cm para el marco (tiempo suficiente para todos los lados del marco juntos)
-la pieza de madera de 1x5cm para el soporte de la batería
-vidrio de 8mm espesor GS acrílico (lo suficientemente grande para su motivo, además de 2cm de ancho + altura extra)
-Negro cartulina/cartón, tan grande como el vidrio de acrílico que vas a utilizar
-4 x 5 mm LEDs de cada color blanco, azul, verde y rojo (16 LEDs en total)
-Resistencias (resistencia depende de cantidad de LEDs utilizados y cómo estás conectados)
-Terminal lustre (para conexiones de 10)
-8 x encendido Micro-switches (yo usé unos doble 4)
-Manojo de cables, preferentemente de distintos colores
-Sostenedor de batería AA para 4 pilas
-Reducción de tubo de calor
-Soldadura de estaño
-Pincel
-2 x clavijas de Metal 10x5mm (por ejemplo, un clavo grueso cortado en pedazos)
-Pequeños clavos
-Tornillos
-4 x ángulo de Metal
-2 x gancho del marco de imagen
La construcción:
1. decidir y preparar la imagen
Usando el editor de imágenes GIMP cobbled juntos una imagen a mi gusto que cabría el espíritu que me había marcado como mi meta.
La imagen fue convertida a blanco y negro, escala con el tamaño correcto, entonces como se puede ver con imágenes de 2 y 3, volteada horizontalmente (izquierda se convirtió en derecho y viceversa). La razón de esto es que iba a grabar la parte posterior del acrílico cristal, así la imagen y sobre todo el texto que desea duplicar.
Luego se imprime la imagen en blanco y negro.
2. obtener el vidrio acrílico derecha y cortó a la medida
Esto es importante, posiblemente el más importante paso.
Generalmente hay dos clases de vidrio acrílico puede obtener: GS (cast/vertido) y XT (sacado). Lo que quieres es vidrio GS. ¿Por qué quieres vidrio GS? Debido a dos razones. Uno es que no fractura de vidrio GS tan fácilmente como el vidrio de la XT, pero más importante aún, vidrio GS tiene una temperatura de fusión más alto que significa que a diferencia de cristal XT, no derretirá y envolver en la hoja de sierra o el router cuando corte/talla, arruinando así el vidrio y posiblemente sus herramientas. Inexperto como era, utiliza el cristal XT cheaer primero, lo arruinó puntualmente y tuvo que pasar media hora mis herramientas de limpieza. Aprender de mis errores!
La siguiente pieza de vidrio (GS esta vez) había cortado en el tamaño correcto en la tienda donde lo compré porque no tengo herramientas para hacerlo yo mismo correctamente en el tiempo. Si tienes una tabla vio, habilidad o un jig sierra puede utilizar lámina de plástico o metal para cortar vidrio, acrílico, ambos funcionan muy bien.
Mente para agregar extra unos 2cm en anchura y altura al tamaño del vidrio como parte de ella va a encontrarse dentro del marco.
3. grabar la imagen
El mejor método es el siguiente:
Deja la lámina protectora en el vidrio, transferir su imagen sobre la lámina protectora y grabar a través de él para evitar arañazos en el cristal.
El método que utilicé fue el siguiente:
Retirar la lámina protectora, utiliza cinta scotch para cinta mi imagen impresa en el vidrio, alrededor de la vuelta y comenzó grabado.
El problema aquí fue que me causó arañazos. Por suerte hay algunas cosas impresionantes que generalmente se llama "cristal de acrílico scratch remover" que podrá encontrar en el Departamento de navegación de su ferretería local. Siga las instrucciones en la delantera y trasera y deshacerse de cualquier arañazos; ese tipo de cosas es increíble!
Ahora para el grabado en sí mismo.
Usé una dremel con un aditamento de fresadora miniatura por lo que yo podía controlar muy bien con ambos de mis manos. La dremel se iba en unos 15.000-20.000 RPM, así que muy altas velocidades. I ajustar la altura correcta en mi aditamento de fresadora, entonces sólo cuidadosamente 'había apuñalado' en el vaso y utiliza ambas manos para controlar el movimiento, mueve muy ligeramente y con cuidado, parando en el medio para quitar el exceso de vidrio acrílico 'virutas'. Oh, ¿he mencionado a usar anteojos? Las piezas de vidrio acrílico tienden a Honda en su cara, por lo que es muy recomendable usar protección para los ojos. Y su boca vestida, que cosas no sabe muy bien cualquiera de los dos. Limpie el grabado y cuidadosamente retire todo exceso cristal acrílico con un cúter.
Ahora para otra parte importante del grabado, las brocas dremel he utilizado:
Para este grabado que usé un poco parecía algo una miniatura redonda escofina, funcionó muy bien. En experimentos de proyectos más tardíos aprendí que especialmente para las líneas más pedacitos que parecen consisten en lotes de pequeño, a veces Hojas dentadas formando una obra de la forma (por ejemplo, un cilindro o cono) muy bien para esta aplicación también.
4. taladrar los agujeros para los LEDs
Quería que el LED de estar equidistantes y con cuatro LEDs por cada lado, tomó la longitud del lado dado y había dividido por 5, luego había marcado esas posiciones en el borde del vidrio utilizando un marcador permanente.
Ahora, quería hundirse el LED en el cristal para ahorrar espacio, lo que significó que necesitaba un poco más gruesa que mi 5mm LEDs, razón por la cual fui con acrílico de 8mm de vidrio. Usé un cuchillo cortador para anotar cuidadosamente el medio (4mm) del vidrio en los puntos previamente marcados para impedir que mi taladro de lejos como sólo tenía una tolerancia de 1,5 mm a cada lado.
Para evitar el resquebrajamiento del vidrio, comencé con el taladro de metal más delgado tenía a mi disposición, entonces utiliza pequeños incrementos hasta el necesario 5 mm de diámetro que hizo un agujero en mi LED encajan a la perfección.
Perforé a profundidad suficiente para que los LEDs para sentarse a ras.
Otra vez, utilicé brocas de metal para esto. Si el taladro se atasca, parar inmediatamente y cuidadosamente intente sacar por mano. También experimenté que perforación a altas velocidades funcionaba mejor, aunque yo era más probable que romper el vaso cuando me resbalé.
5. preparación del marco
Tomé un pedazo de madera de 2x5cm un poco más de todos los lados combinados de vidrio acrílico (contabilidad de errores) y posición vertical, acostado sobre el lado largo 2cm. Usé un router y dos brocas diferentes para biselar los bordes de la cara hacia arriba como los sería el lado del cuadro hacia el espectador.
Luego puso la madera en su parte plana y utiliza el router para hacer una muesca profunda ~ 1cm lo suficientemente amplia como para el vidrio acrílico en fácilmente a 1cm del borde biselado. Tenga en cuenta que el borde biselado en qué lado estás realizando la muesca se convertirá en el lado interno del marco.
Colocar la madera vertical que otra vez usé una chuleta de sierra para cortar dos largos y dos piezas cortas para encajar el vidrio de acrílico, cada pieza con 45° ángulos insde señala (para que el lado de la madera con la muesca sería más corto que el exterior).
Tenga en cuenta que las piezas largas y cortas respectivamente tienen que ser exactamente la misma longitud para el marco encajar correctamente. Desperdicié un poco de madera en esto antes de llegar aceptablemente correcto.
Prueba de ajuste la estructura y verifique si el acrílico se sienta bien dentro, contabilidad para cerca de 1cm de acrílico para estar dentro de la madera utilizando la muesca que acaba de hacer.
Ahora marcar las posiciones en el interior de la estructura donde estará el LED, significa apenas utilice un lápiz para marcar el centro de los agujeros perforados en el vidrio acrílico.
Usar un router para hacer un canal de cable corto ortogonal a la muesca del borde biselado. Si no sabes lo que quiero decir, mira foto 6 (la parte posterior con todos los cables) y comprobar donde cables parecen estar saliendo de la estructura. Esta hendidura poco es lo que quieres hacer.
Para comprobar si funciona, poner en un LED en la ranura perforado en el cristal, luego doblar sus piernas por dos veces para está acostado sobre el lado grabado, entonces asseble el marco. Las piernas deben ser claramente visibles gracias a las muescas nuevo.
6. Haga la batería y el soporte terminal de brillo

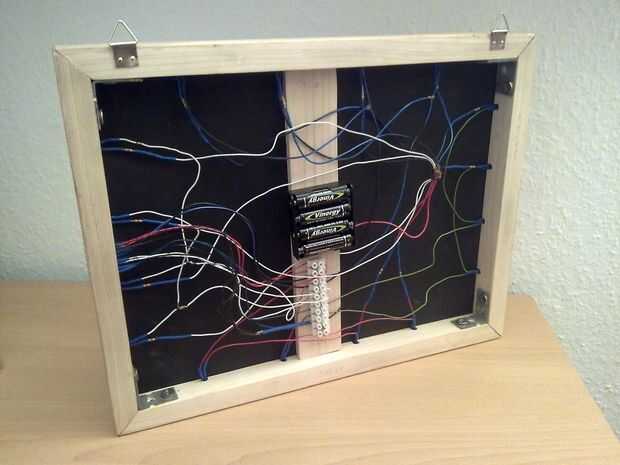

Dejando el marco y el cristal montado en seco, tomar un pedazo de madera 1x5cm y cortado para que encaje verticalmente en el medio, como en cuadro 6.
Poner en y marca su centro así como esta posición en las piezas del marco toques.
Taladre un agujero en los extremos de la pieza de soporte de batería lo suficientemente grande para un perno de metal (por ejemplo, un clavo grueso cortada ~ 1cm largo) para ajuste y taladro según los orificios en el bastidor. El metal pernos no necesita Acomódesela, sala meneo un poco está bien.
Ahora puede utilizar clavos pequeños o similar para fijar el soporte de la batería y la terminal de lustre a ese pedazo de madera.
7. hacer un hueco para los interruptores
He decidido que mi interruptores serían accesibles desde el exterior, a la derecha, sentado al ras con la madera.
Si quiere ahorrarse la molestia, simplemente coloque la pieza de soporte de batería de madera.
Marque la posición donde se coloca con un lápiz los interruptores, entonces utilizan un router para hacer una hendidura sólo lo suficientemente profunda como para que puedan encajar cómodamente con unos milímetros profundidad adicional para el cableado que va a seguir. Usé un cúter y la lija para corregir los bordes de ese nicho. Una vez que se hizo, usé el router para profundizar aproximadamente mitad de la anchura de la hendidura, así que fui todo el camino a través del marco. En esencia, un autobloqueantes de esa parte sería ahora de escaleras, con el sidding de interruptores en el medio paso y medio sus broches colgando por el agujero recién hecho.
La razón que corte el hueco como este era para que los micro interruptores se sentarían al ras y no podían empujar más profundos permitiendo media los pines obtener acceso a cables individuales.
8. soldadura / cableado
Éste es probablemente el paso donde metí más debido a mi inexperiencia, así que aquí es cómo se debe hacer en una mejor manera en su lugar:
-Conecte el polo positivo del soporte de la batería a la terminal de brillo
-Utilice un cable de allí para conectar un lado de los interruptores. Sólo ponga los interruptores al lado de uno, tira el cable lo suficientemente largo, después ponerlo debajo de una mitad de los pines y agacharse para fijar el cable, finalmente la soldadura en el lugar.
-A continuación, tome dos LEDs de tu gusto por cada lado y con una correcta resistencia (google "Calculadora del resistor del LED" o similar para saber cual) conectarlos en serie por soldadura (recuerda aislar los empalmes de la soldadura con tubo del encogimiento del calor), luego conecte el cable positivo de esta cadena a la terminal de brillo. Rpeat esto de los LEDs restantes.
-Conectarse un interruptor libre pin con otro trozo de cable que la ranura de la terminal de brillo. Repita este proceso con las otras cadenas de LED de 7.
-Conectar todos los extremos negativos de las cadenas de LED en el terminal de lustre y conecte el polo negativo del soporte de la batería.
-Poner las pilas y probar si todo funciona correctamente.
Sé que esto es una pieza realmente confusa, sólo pensar un poco sobre él y encontrarás una configuración que te cabrá.
Si solo parece que no puede entender, me preguntan sobre ello y a elaborar de un esquema básico para la clarificación.
9. acabado de la madera
Utilice papel de lija con grano 120 (o más fino) para suavizar todas las piezas de madera.
Utilizar barniz transparente para acabado/proteger. Me puse tres o cuatro capas de barniz.
10. tiempo de montaje.
En primer lugar el vidrio acrílico (si no deshacerse de la lámina protectora en el cristal sin embargo, ahora es el momento), luego cubrir el lado grabado con un pedazo de cartulina negra del mismo tamaño.
A continuación, inserte los interruptores en su hueco, entonces el LED y armar el marco (Recuerde utilizar los pasadores de metal para asegurar la pieza de soporte de batería de madera). Si el vidrio tiene demasiado espacio, utilizar pequeños trozos de madera o espuma o algo similar para sujetarla en su lugar. Ahora puede conectar todos los cables con el lustre de la terminal y una vez más comprobar si todo funciona.
Si, introduzca los ángulos metálicos en las esquinas de la parte interior del marco y use tornillos cortos para asegurar todas las piezas juntas.
Abrazaderas de tornillo son útiles para mantener las piezas del marco en su lugar mientras lo hace.
Use clavos para fijar los titulares de marco de imagen a la parte superior de la parte trasera del armazón en las posiciones que encuentra conveniente. Ponerlos a una distancia de unos 5 cm de cada lado.
Conclusión / pensamientos / mejoras:
-Total del proyecto cost ~ 40-50€
-Cableado has sido hacerse de una manera más inteligente
-Para ahorrar dinero, SMD LED y cristal acrílico más fino podrían has utilizados. Esto también evitaría la necesidad de la perforación en los lados del vidrio.
-Grabado, como se describió anteriormente, debe ha ha hecho con la lámina protectora en. Esto habría ahorrado tener que pulir el vidrio con el removedor del rasguño cristal de acrílico.
¿Alguna pregunta?
Pregunta a!
Voy a intentar responder nada a lo mejor de mi capacidad.
