Barata conexión de vacío succión Copa Cámara Monte (6 / 7 paso)

Paso 6: Placa de montaje de cámara

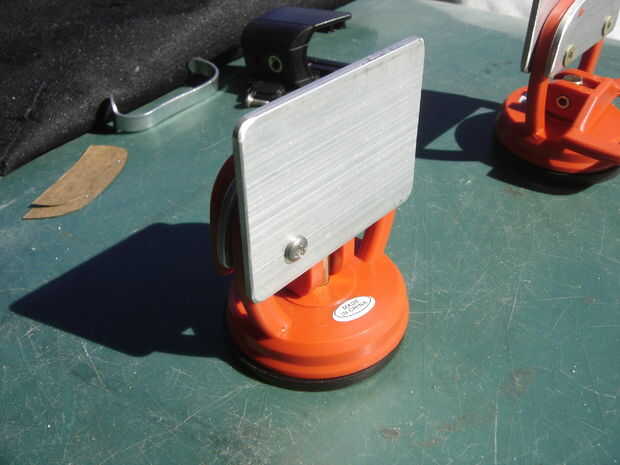

Cortar el pedazo restante de aluminio ancho deseado. He utilizado la misma anchura como el mango de la abrazadera, pero uno podía cortar más largo si se desea más flexibilidad en el montaje de la cámara.  Puedo hacerlo sólo para proporcionar una localización de montaje más cercano a la superficie en la que se adjuntará la ventosa. Yo también puedo ángulo la acción plana para lograr los resultados iguales o similares.

Globo ocular un agujero para el tornillo, perfore y fije con un tornillo.

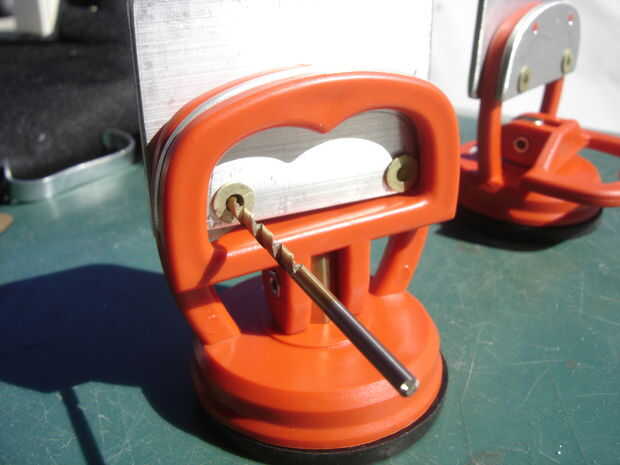

Por otro lado, utilicé una broca de diámetro más pequeño para limpiar las roscas de la remache roscado, para hacer una marca de mostrarme dónde perforar el segundo orificio. En la primera mordaza, visto en el fondo, los agujeros fueron perfectamente colocados y atado bien las placas. En mi segundo intento, los agujeros estaban cerca de un uno-XVI fuera, y tuve que ampliar para obtener los tornillos para enganchar.

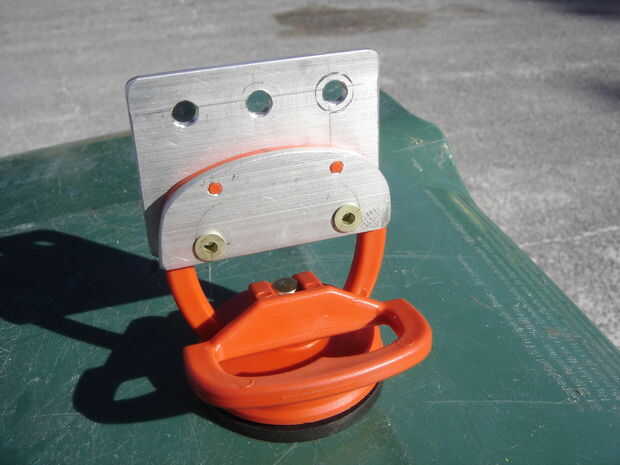

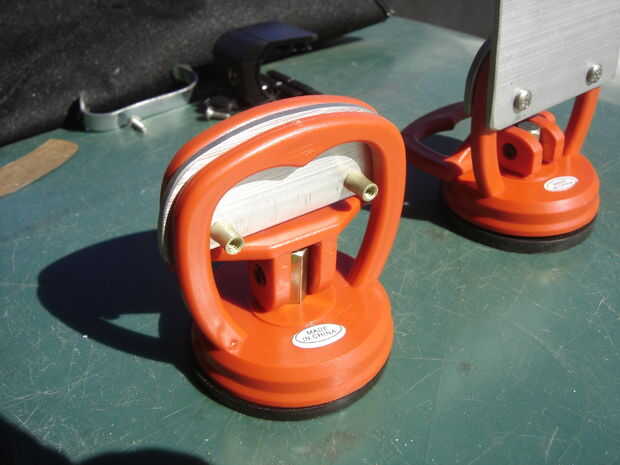

Porque las tuercas ubicadas fueron atadas a un pedazo grueso de material, la longitud del remache roscado impidió la acción plana enfrente sentado al ras de la manija. Después de conseguir los agujeros perforaron y confirmar la posición correcta, luego utiliza una broca más grande para "en" la parte posterior de la placa principal, que permitió las tuercas ubicadas a receso en la placa y me dan la fuerza de sujeción que quería.

Usando los pernos y tuercas permitirá una mayor latitud para el error en la perforación de los agujeros.

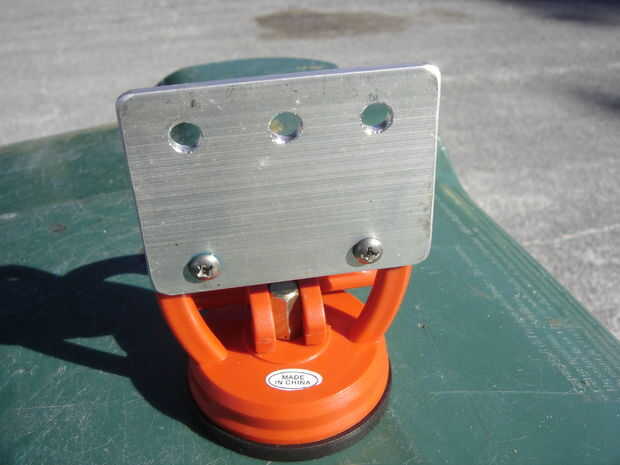

Después del montaje final, perfore agujeros de 1/4" para tornillos y tuercas de palomilla.

Apliqué adhesivo de bloqueo de rosca Permatex, también conocido como Loctite a la rosca. Tornillos y tuercas los usuarios podían comprar tuercas de fijación de nylon como un reemplazo adecuado.
