Paso 10: El disipador de calor
![]()
![]()

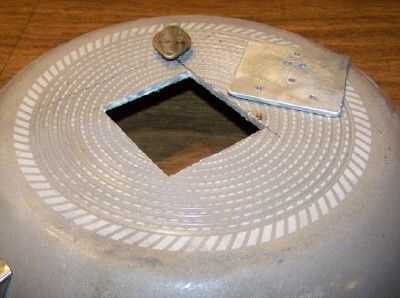

Si yo hubiera sido capaz de conseguir un LM350 en una caja TO-220, el disipador de calor hubiera sido un simple pedazo de aluminio de calibre 20. Sin embargo, corté un disipador de calor de la parte inferior de una vieja sartén de aluminio. Aquí puedes ver todos los agujeros perforados para el caso de la a-3 del LM350. He utilizado un patrón de papel para marcar la posición de los agujeros. Primero empujé el pin ADJ y en a través del papel. Luego dio la vuelta el LM350 y había marcado el centro de los agujeros en el papel. Los dos agujeros en el borde inferior del disipador de calor son para que tornillos para montarlo en la base de madera. Encontré un pequeño tubo de grasa térmica en mi caja de chatarra piezas y algunos entre el disipador de calor y la superficie de los LM350 había manchada.

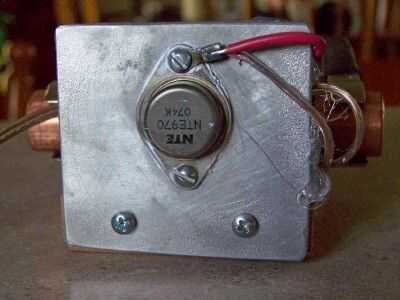

La segunda foto muestra el LM350 (TO-3 caso) montado en el disipador de calor. Observe los dos tornillos en la parte inferior que se unen al final de la base de madera. También se puede ver el crimp-on conector con un cable (rojo) que se conecta a R1 y el cable del altavoz que es el positivo (+) a la cámara.
