Paso 11: Dulce éxito!
![]()

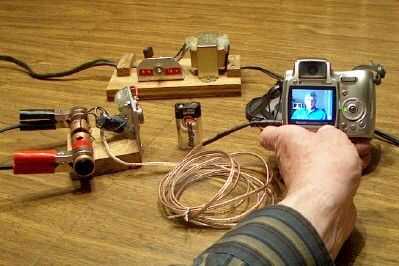

Esta foto muestra mi cámara con la batería quitada y de pie al lado de la cámara. El enchufe de mi viejo cargador de teléfono está conectado a la cámara. Mi cargador de batería auto casa construida es alimentar mi adaptador casa construida para mi cámara. La pantalla es la imagen original que es mi actual foto de perfil en Instructables. Cuando todo estaba hecho, la salida real de mi adaptador de corriente es de 3,20 voltios, que está muy cerca de mis cálculos. Redondeado de las resistencias, pero R
1 y R
2 registraron un extra pocas décimas de un volt, que representaría la muy ligera diferencia entre lo que fue proyectado por los cálculos y lo que realmente tengo.
(Una reiterada ADVERTENCIA: antes de conectar el adaptador de alimentación a la cámara, compruebe el voltaje de salida real a la clavija de red. [Meter un alfiler común o el cable de alambre fino de una resistencia en el centro de la clavija para obtener un punto de conexión buena.]
No hacer esto podría destruir su cámara si hay un error en la conexión de los componentes.)Aviso que cubrí todos los cables pelados y componentes con más pegamento. Incluso algunos del cable a la cámara encaja en pegamento caliente para un alivio de tensión muy funcional.
Tuve esperanzas de reclamar construí mi adaptador de corriente cámara por menos de $3 USD, y hubiera podido afirmar que. Pero, mi LM350 en un caso de a-3 cerca de cuatro veces lo que yo esperaba. Siempre que sea posible, se hará fotos para mi futuro instructables con poder de este adaptador de casa construida.
