Barato adaptador de corriente para mi cámara Digital (1 / 11 paso)

Paso 1: El regulador de voltaje de

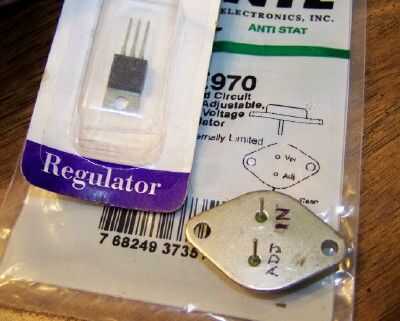

La viruta de regulador se indica en el blíster con la etiqueta de "Regulador" púrpura es en una caja TO-220. El regulador LM350 viene en la caja TO-220 y en el caso de a-3 que se muestra en la parte inferior derecha de la foto. Había especial pido mi chip regulador. Pensé que yo había pedido la caja TO-220, pero cuando fui a recogerlo, todo lo que tenían era el caso de a-3. Yo estaba esperando para pagar $2,43, pero el proyecto de ley fue casi $11 para el caso más robusto.  Usé un rotulador para escribir "ADJ" y "IN" en el regulador para que no se confunda más adelante. Observe el diagrama de la envoltura de plástico. Los dos terminales faston están más cercanos de un extremo que al otro, y eso es cómo el usuario sabe cual pin es cual. El caso sí mismo es el terminal de salida.

Instructables numerosos ya muestran cómo configurar un regulador de voltaje variable LM317 muy común. Estas virutas de regulador son muy útiles para el uso de un convertidor de corriente AC edad de algún dispositivo que ya no utilizas por lo que puede alimentar algún dispositivo que utilice. La viruta de regulador LM317 permite cambiar el voltaje de la salida de un convertidor que utiliza un transformador en lugar de un interruptor de alimentación de la fuente de (por ejemplo) 9 voltios DC a 6,3 voltios DC o cualquier otra tensión que eliges es como mínimo un par de voltios inferiores a la tensión de entrada y con un voltaje de salida mínimo de 1,25 voltios o mayor. El LM317 tiene una capacidad de producción total de 1,5 amperios con un disipador de calor, o 1 amperio sin un disipador de calor. (Un disipador de calor es un pedazo de metal que absorbe el calor de un dispositivo electrónico y disipa el calor en el aire para proteger el dispositivo de destrucción por sobrecalentamiento. El dispositivo se une al metal con un remache o un tornillo. Una grasa térmica es generalmente manchada entre las superficies de contacto.).

Mi cámara requiere un adaptador de CA que pone hacia fuera de 3 voltios con un mínimo de aproximadamente de 2,5 amperios, que está más allá de la gama de los LM317. Voy a utilizar un regulador de voltaje variable LM350. Tiene el mismo rango de voltaje del LM317, pero puede manejar dos veces por el actuales o hasta 3 amperios. Radio Shack no dispone el regulador LM350 en sus tiendas. Amazon tiene, pero los gastos de envío son caros, a menos que tenga una membresía de Amazon Prime. Aquí es un proveedor on-line para el regulador caja TO-220, pero no estoy seguro sobre el costo del envío.
