Paso 5: Diseño y conexiones para la alimentación
El enchufe de alimentación a las necesidades de la cámara que conectado a la salida del LM350 es centro punto positivo (+).
El cable conectado al terminal de salida (caso) de los LM350 utiliza un conector de prensar en soldado para la garantía y sujeta por uno de los tornillos de montaje para el LM350. Utilicé dos tornillos de #6 1/2 pulgada de largo cada una con tuercas y arandelas de seguridad.

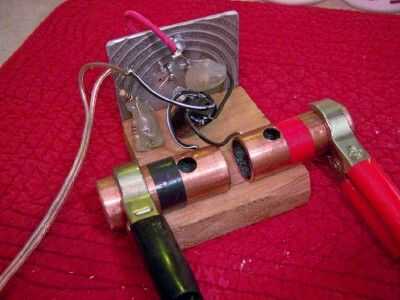

Hice cuadros de texto en la foto para un par de cosas, pero ellos no aparecen correctamente en algunos navegadores. Las resistencias son una cadena de resistencias soldada juntas en serie para conseguir como cerca posible de las resistencias deseadas. He doblado en un arreglo zig-zag y encerrado en el pegamento caliente para evitar que los conductores de cortocircuitos y alterar el valor de la resistencia de cada uno. Mira de cerca y poder verlos bien.
Hice el cable entre el LM350 y la cámara lo suficiente como para tener cierta libertad de movimiento, y he añadido un buen protector.
Compruebe la tensión de corriente de salida en el enchufe que se conecta a la cámara. Si usted comete un error en el cableado el LM350, la salida será el voltaje completo producido por el cargador de baterías de auto, que probablemente sería suficiente para destruir su cámara. Es muy fácil cometer un error.
Este paso es el final de la descripción general que va a ser suficiente para muchos lectores. Algunos trozos sueltos y conexiones expuestas colocaremos más cuidadosamente y mejor aislamiento. Como se muestra, he podido probar y asegurarse de que mi adaptador de corriente para mis trabajos de la cámara, y lo hace. Para los que les deseamos, los próximos pasos se muestra detallada construcción pasos usaba, pero que usted es libre de ajustar y modificar.
