Barato Arduino control tomas de luz - ingeniería RF inversa (3 / 5 paso)

Paso 3: Vamos a hacer un transmisor de Arduino!

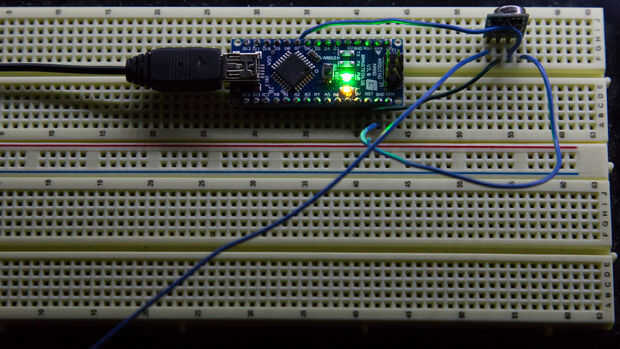

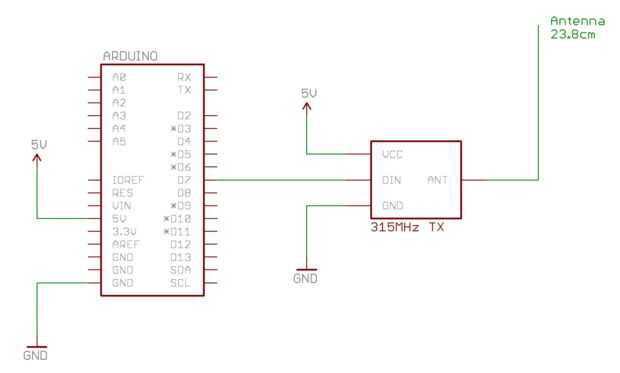

Conectar tu arduino a tu chip transmisor de enlace de RF de 315 MHz . Para hacer esto, usted querrá mirar la hoja de datos y combinar:

  • Arduino GND -> transmisor GND (pin 1)
  • Arduino P7 -> transmisor de datos (pin 2)
  • 5V de Arduino -> transmisor Vcc (pin 3)

Cortar un trozo de alambre aproximadamente 23,8 cm de largo y conecte con el conector ANT (pin 4) del transmisor. Se trata de nuestra antena.

Ahora coge los archivos de Arduino (autor original: salanki) y cambiar el valor de "char * dirección" en hs1527_rf_light.ino a la dirección de 20 bits que encontró en el paso anterior. Esto sube a la tabla. El código por defecto alternará cada una de las cuatro luces en secuencia.

Si todo esto funciona, ahora tienen cuatro zócalos de luz inalámbricos direccionables individualmente.
