Paso 1: Cableado de la caja

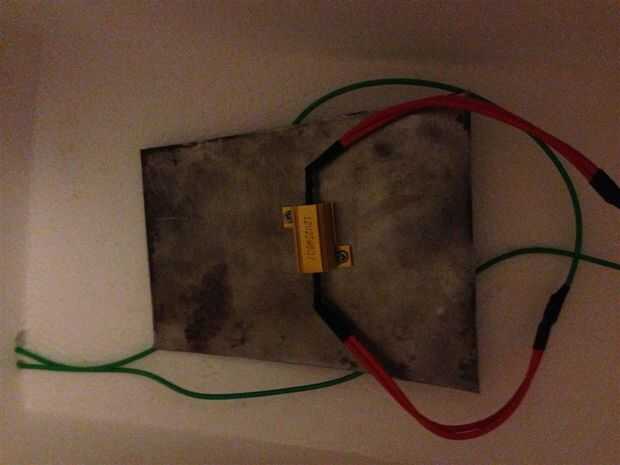

Para disipar mejor el calor que atornilla la resistencia a un pedazo de hoja de metal de desecho que tenía por ahí. Una mejor opción sería un disipador + ventilador de un ordenador viejo, pero yo no tengo uno ahora mismo...
Un alambre de la resistencia se conecta al negativo de la fuente de alimentación, otro se conecta al conector del relé C (centro). El NO (normalmente abierto) se conecta a los 12V de la fuente de alimentación.

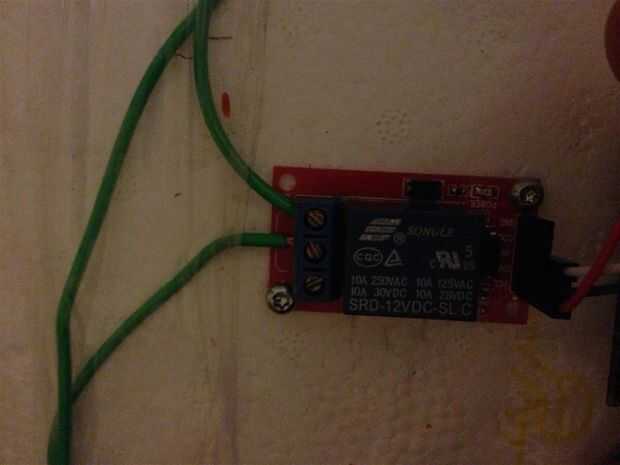

El módulo de relés de 12V tiene 3 pines: Vin va a los 12V, GND a los negativos y los datos va al pin 3 de la Arduino. Este módulo tiene un optoacoplador, que protege el Arduino de cualquier interferencia del relais.

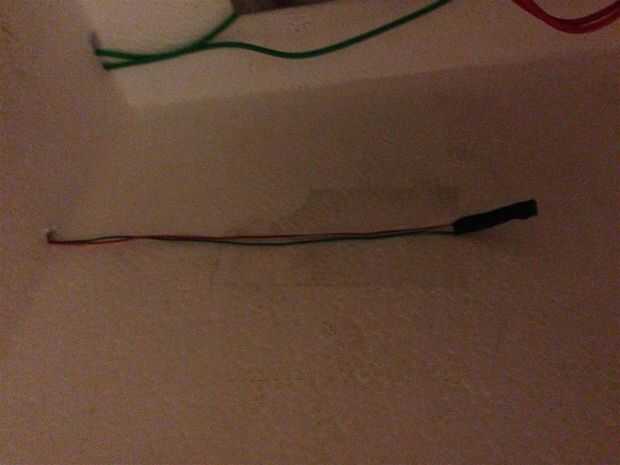

El termómetro Dallas DS18B20 también tiene 3 pines (busque la hoja de datos). Los 3 conectarse a Arduino: 1 va al pin GND, 2 a pin 2 y 3 a + 5V pin. Utilizar algunos alambre fino, para soldar y calor reducción tubo para conectar el termómetro a Arduino. Tenga en cuenta que usted necesita para la soldadura de un tirón para arriba del resistor (4.7K) entre los pines 2 y 3. Coloque el termómetro en la caja con alguna cinta.
