Paso 1: Preparación de diseño y montaje
El proyecto fue realizado en Blender. Sí, ese modelado 3D del programa. Y sí, es raro :D. Realmente la única razón es que sé su interfaz, lo que es importante ya que yo tenía un montón de modelado, cambiar, modelar otra vez... cambiar y empezar de nuevo. Oh espera... ¿he dicho cambio? ^^
El archivo adjunto (.blend) fue creado en Blender 2.49 porque no me gusta el uno más reciente de la interfaz. Sugerimos que para esta versión, abro el archivo y mira alrededor de la máquina - el movimiento básico se logra mediante el uso de la rueda del ratón, SHIFT y CTRL.

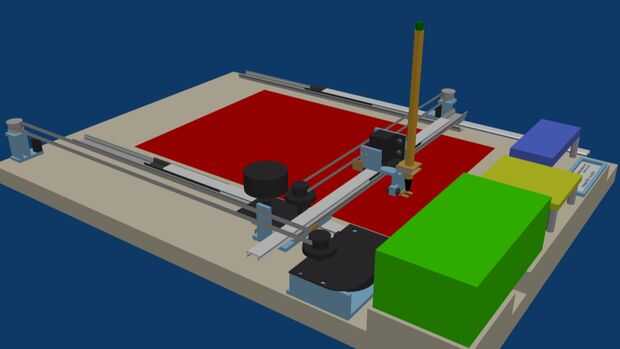

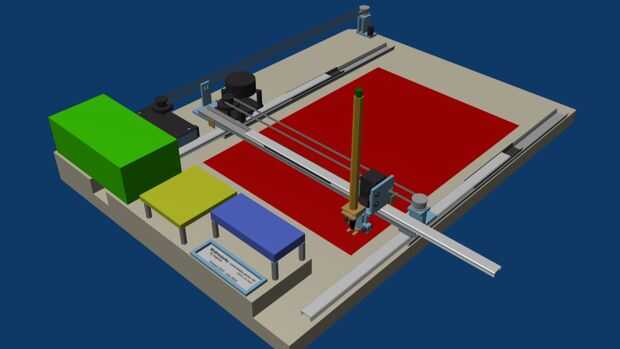

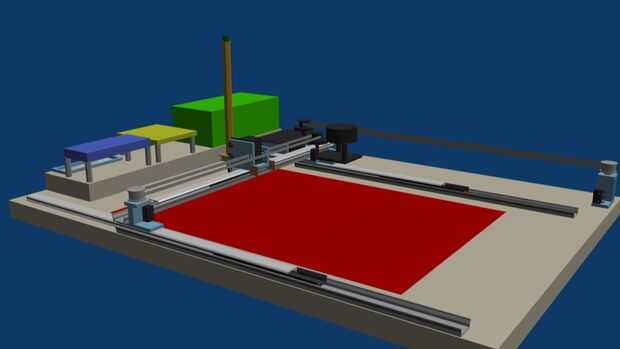

La caja verde es la fuente de alimentación, el amarillo es el controlador, y el azul es una pantalla LCD.
Piezas de ámbar son de laminado de 1mm de FR4, y celeste son plexiglás de 3mm cortadas por láser.
Motores, interruptores de electroimán y el límite son de color gris oscuro.
También hay algunos tornillos M3, tuercas y separadores. Y, por supuesto, un fineliner.
Todo este rollo está montado sobre tablero de 18mm los muebles (no el nombre del color, lo siento...).

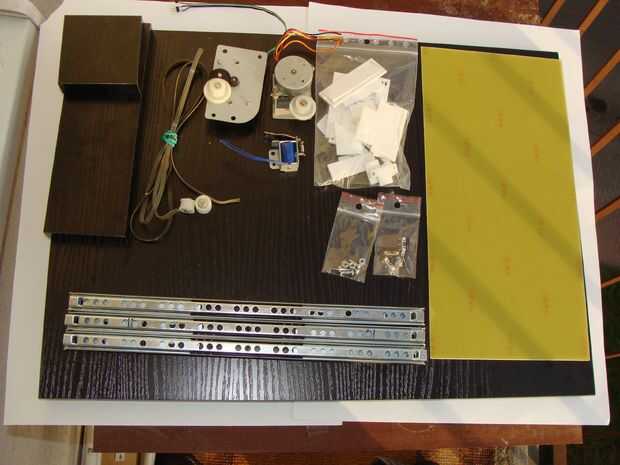

Compra de las partes
En primer lugar, necesita algún tablero de 18mm los muebles. Comprar cualquier color que te gusta - pero personalmente, hay cierta belleza en negro. Aquí le damos las dimensiones en cm: 35 x 49, 21 x 7, 7 x 7. Las dos últimas piezas se utilizará como plataforma para la electrónica (controller, LCD y fuente de alimentación).
Usted necesitará también laser-cortó el archivo PDF adjunto. No te preocupes, es muy barato en la actualidad (incluso en Polonia: D). Sólo asegúrese de que usted pide de plexiglás de 3mm.
Una palabra sobre deslizadores para X y eje Y - son sólo regular bola cojinete de la gaveta. Son baratos y muy precisa. Sólo asegúrese de que son las mismas dimensiones que la mía (sobre 9mm de altura, 16mm de ancho y 310mm de longitud). También deberá cambiar la grasa si motores sería demasiado débiles para mover los deslizadores.
