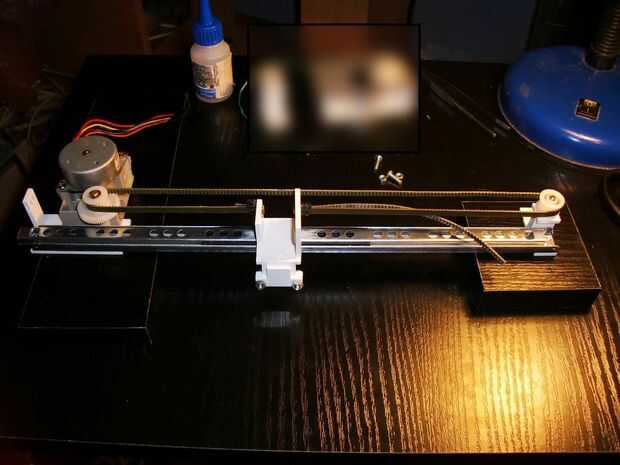

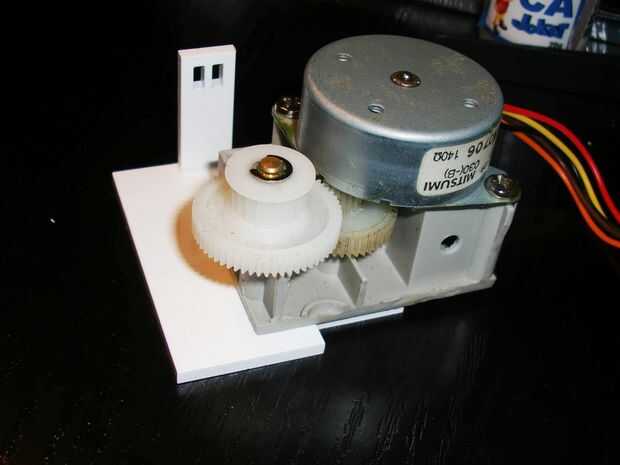

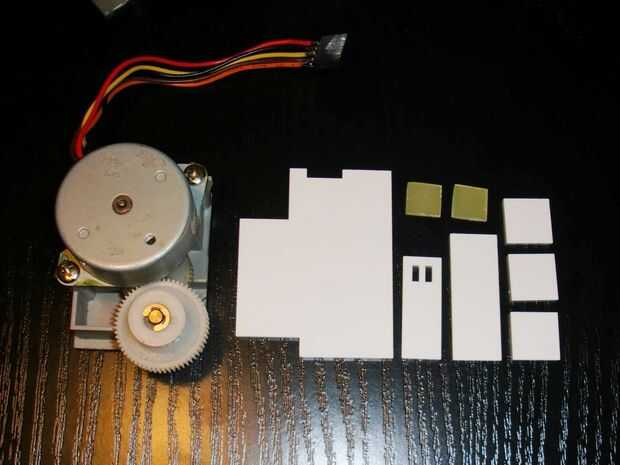

Paso 4: Eje Y
Utilizar la técnica presentada antes de pegar todas las piezas. Archivo de Blender será útil si usted se siente perdido.
Cuando pegado de plexiglás para el regulador, que las superficies más rugosas con papel de lija. Sólo asegúrese de que no hay limaduras metálicas cayeron dentro de la botella. Después de eso, usted debe limpiar las superficies con isopropanol (para el metal que también se puede utilizar acetona).

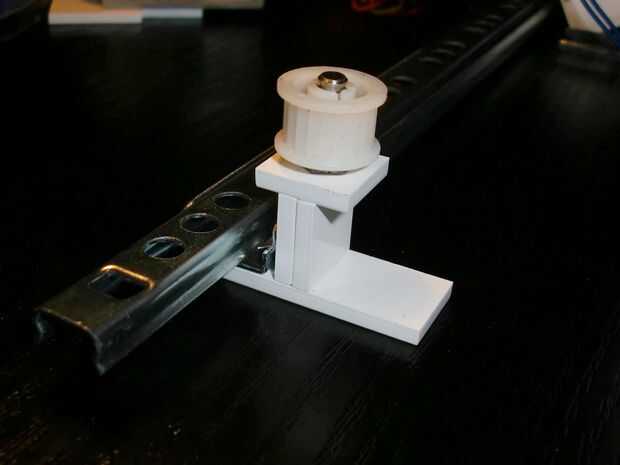

Montaje de la correa dentada

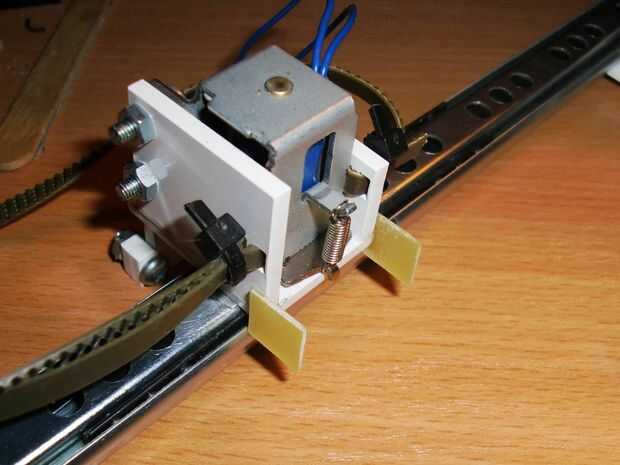

La forma más sencilla de hacerlo es con una brida pequeña. Zip el primer extremo en el soporte de electroimán (pase la correa a través de esos dos agujeros rectangulares). Luego, coloque la correa en los engranajes, estirarlo y zip al final al igual que el primero de ellos. Asegúrese de que no estira demasiado sueltas ni demasiado apretadas.
Montaje de los interruptores de límite

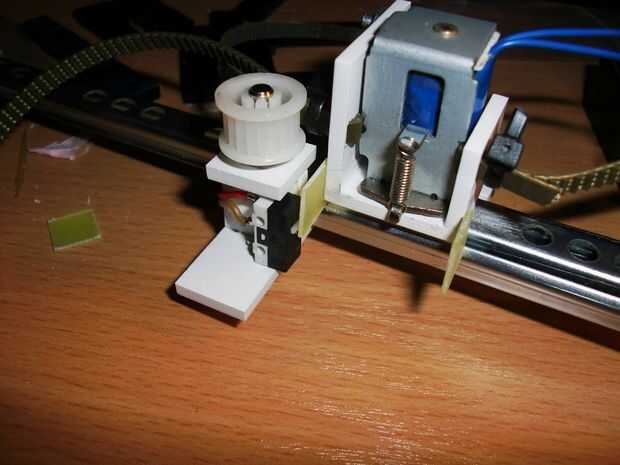

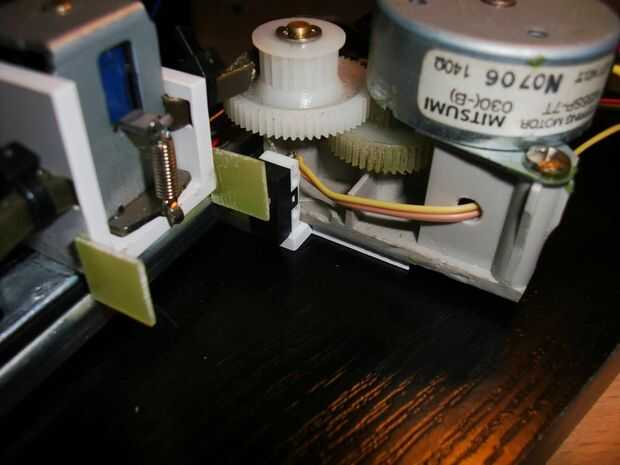

Pegue el límite al igual que los interruptores presentado en los cuadros (unos 3mm más allá de plexiglás). Este cable rojo marrón es arrastrado dentro de la botella. Ahora necesitamos las piezas laminadas del paso anterior. Pegar a la caja del electroimán por lo que pueden hacer clic en los interruptores.
El diodo y algunos cables de soldadura

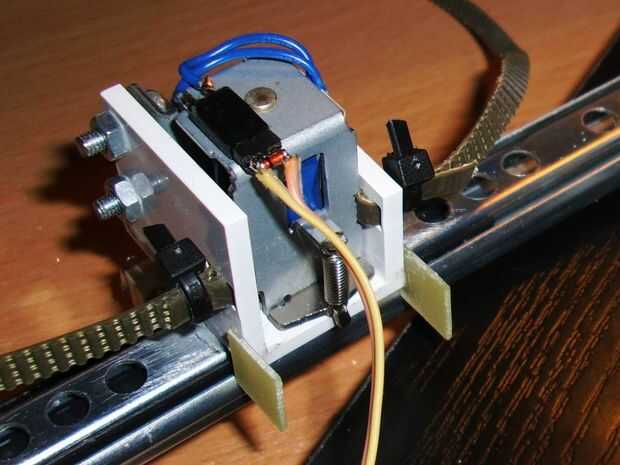

Como usted puede ver en la foto, había soldado un diodo cerca de la bobina. Cuando una bobina es cambiar su estado, se puede generar alto voltaje. El diodo solo cortos este pico de voltaje. Es muy importante soldar lo cables corectly - cátodo del diodo debe conectarse a positivo potencial - para mi es un cable amarillo.

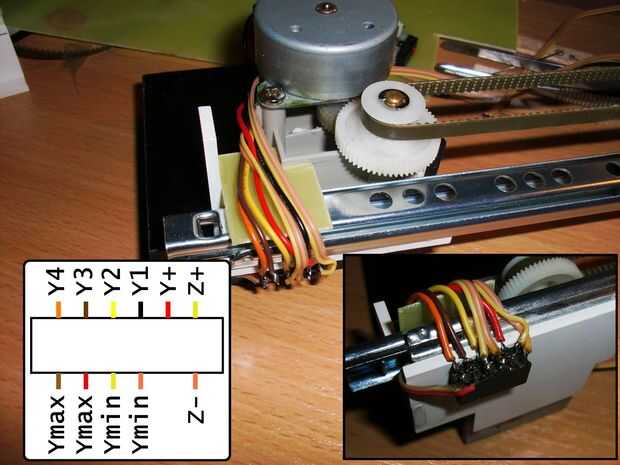

En la siguiente foto hay una descripción y los colores de los cables. Hay cables de motor paso a paso (Y + Y1, Y2, Y3, Y4), los cables del electroimán (Z +, Z-) y el límite cambia cables (2 x Ymin, 2 x Ymax). YMIN es un interruptor cerca del motor.

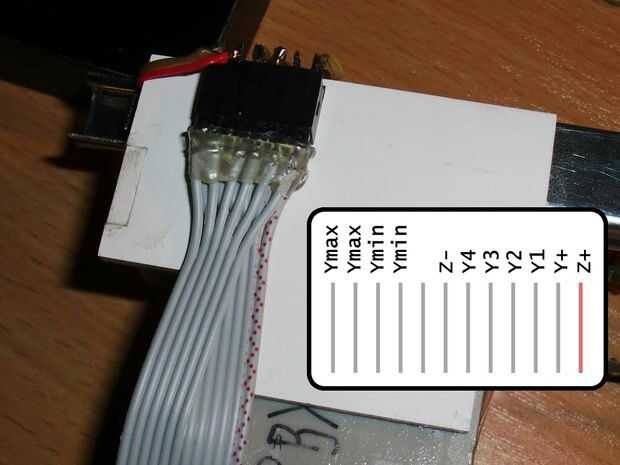

La última foto presenta un cable de 12 hilos con descripción de sus conexiones. El cable rojo indica la Z + línea, lo que hace más difícil confundir la dirección. Puede pegar el encabezado con pistola de pegamento para que sea más seguro.
