Paso 2: Prototipo

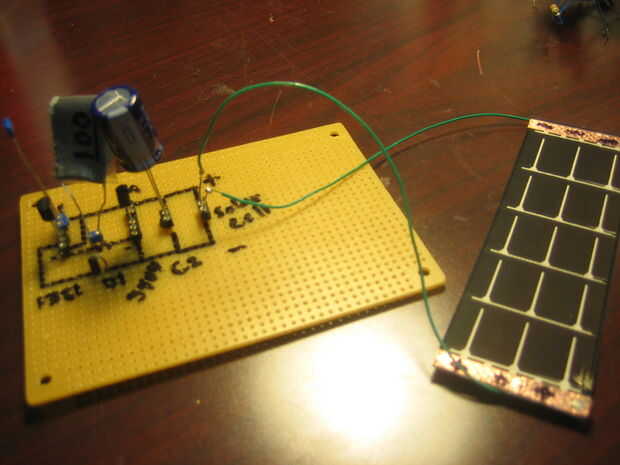

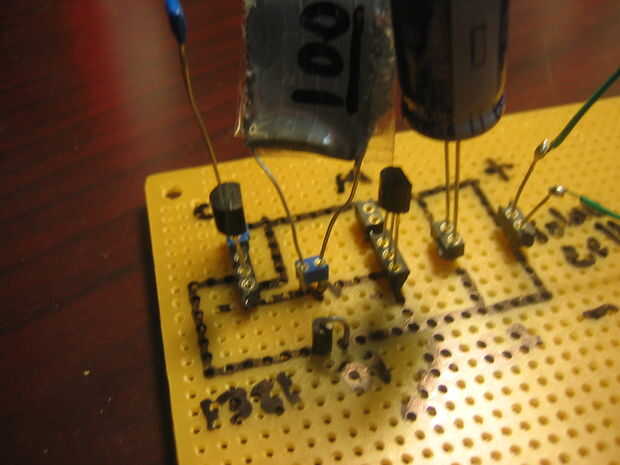

Después de conseguir un buen surtido de valores de los componentes hacer un pequeño circuito de prototipos por lo que fácilmente puede cambiar valores en otra parte. Usted puede hacer esto en un protoboard pero hice un circuito permanente para probar futuros robots.
#######################################
###--cosas para variar--###
#######################################
Puede utilizar diferentes versiones de la parte de 1381 por lo que esperará para diversos voltajes antes de accionar (y enviar energía al motor). Conseguir uno que se dispara con una tensión adecuada para el motor y que puede manejar el panel solar (el panel solar debe ser capaz de alimentación más la tensión que provoca en el)
También, variando cualquiera de los capacitores y la resistencia alterará la cantidad va al motor y cuánto es el tiempo entre movimientos motores.
#######################################
###--Mis componentes--###
#######################################
Tengo mi motor de un walkman de CD, funciona muy bien con:
Dos 25mA 3V del solar de paneles en paralelo (ya que están en paralelo la suma actual tan suma a fuente de alimentación de 3V 50mA). Que los saqué de aqui: http://www.flexsolarcells.com/OEM_Components.htm
Un resistor de 100 ohmios, un condensador 3300uf y un 0.22uf condensador y algunos al azar diodo 'señal' que encontré (no es tan importante).
obtenerlos desde aquí:
www.digikey.com o www.jameco.com o www.mouser.com o en otro lugar.
