Paso 6: Cableado los botones:
No tomar muchas fotos del proceso de distribución de alambre, pero voy a enumerar algunas cosas que hice y algunos consejos para ese proceso:
Usé la sierra rotativa para cortar un canal en el borde superior de 3 pulgadas, para los cables en el botón "Up" punto. Esto era necesario para que los cables entraron en el "botón bien" en la parte inferior y no interfiriera con el recorrido de la tecla. El cable estaba caliente pegado en este canal, por lo que era sólido.
A lo largo de los pozos de botón me la pelaron los cables a los pares para mantenerse delgada, les encamina y caliente había pegado en su lugar.

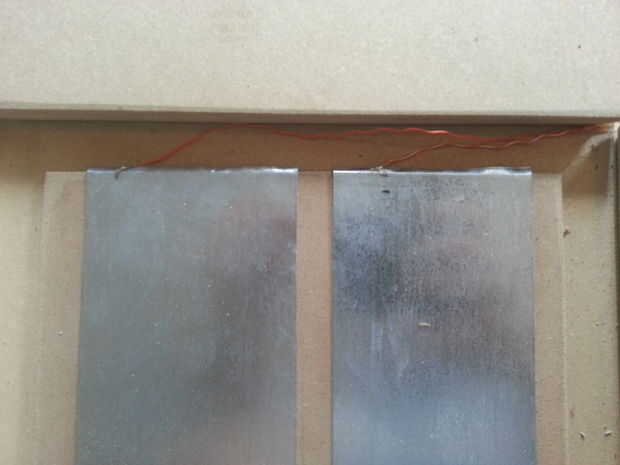

Como dije en un anterior paso, primero había intentado que los dos contactos activos en la parte inferior. Puedes ver este cableado hecho en la primera foto.

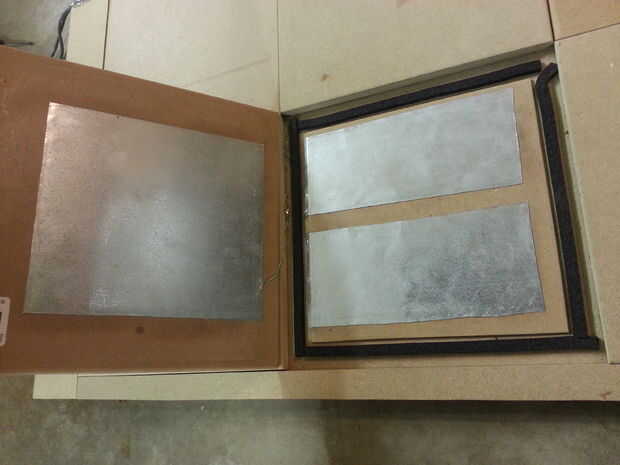

Una vez que todo cableado y probado, terminó un puente entre los contactos de dos la parte inferior para que efectivamente sea un único contacto de soldadura y luego soldar el segundo cable al contacto superior (como se ve en las dos segundos fotos).
Los burletes de espuma fue establecido como un todo el perímetro. Estoy adivinando como este lleva a cabo, el desmontaje puede necesitar ser substituido. Si esto ocurre que puedo trato de espuma gruesa de 3/8 de pulgada.
