Paso 3: módulo de bluetooth (opcional) para audio inalámbrico
Si utiliza el módulo de bluetooth, también deberás añadir el convertidor DC/DC para obtener 5v. Pero esto puede ser utilizado para cargar su teléfono y añadir luces Arduino controlado posteriormente.

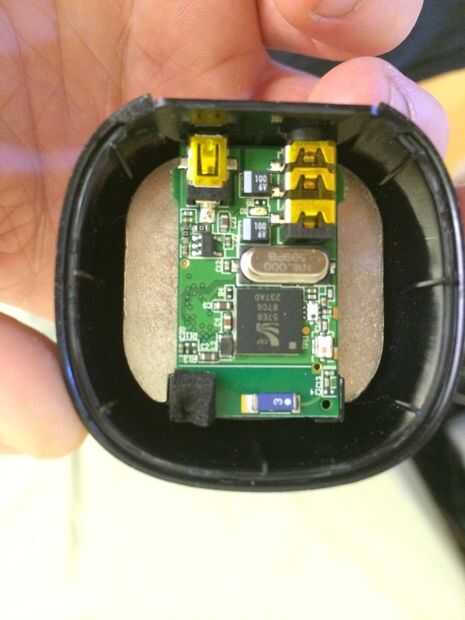

Apalancar la cubierta y encuentra Dónde está la entrada de audio (jack hembra de 1/8 pulg.), y donde el poder viene.
Usando un multímetro en modo de continuidad conectado al 1/8 para cable de jack de auriculares, encontré el suelo audio. He enchufado el cable de audio al adaptador de bluetooth, tocó una punta de prueba del multímetro a la tierra en el cable y había sondeado las conexiones entrantes desde el conector de audio hasta que sonó el medidor. Marque cuál de los conectores fue para la tierra.

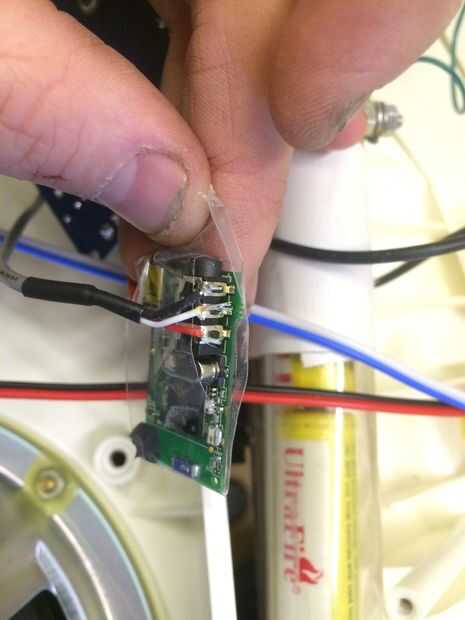

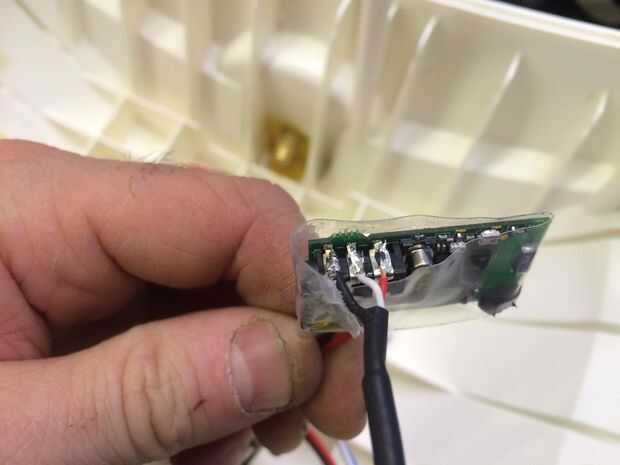

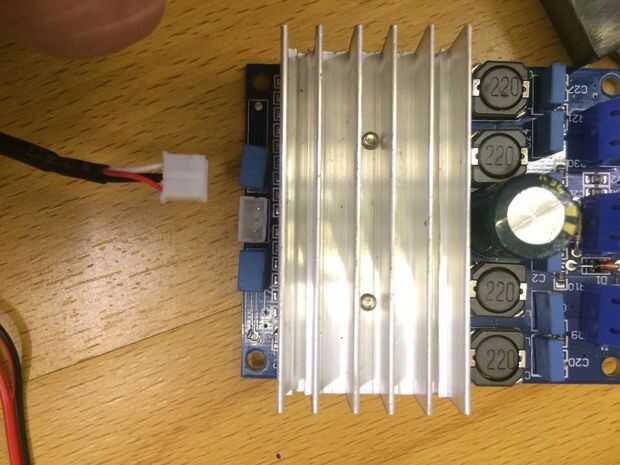

En mi configuración, había soldado el conector de 3 pines que vino con la placa de audio amplificador directamente en el módulo de bluetooth.
Me quitan la placa PC de la caja para que sea más fácil trabajar con.
