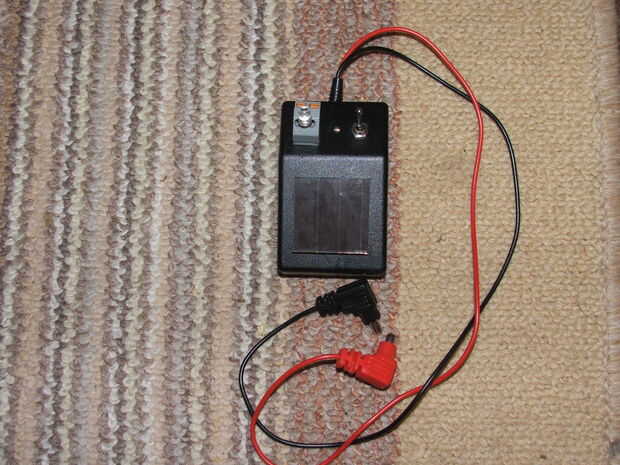

Quería un dispositivo simple pero preciso que cumplido con todos los requisitos anteriores, debían ser fáciles de hacer y no le costó un brazo y una pierna. El componente más caro era la luz solar!
Compras un día, vi una roca jardín accionada solar barata en una de nuestras tiendas de libra de descuento, así que invirtió la enorme suma de £1 y se sentó abajo para jugar.
Para aquellos de ustedes que no han jugado con una luz solar del jardín, la mayoría consiste en los siguientes componentes. Una matriz de células solares, generalmente consistiendo en 4 o 5 células individuales conectadas en serie y encapsulado como una unidad. Dependiendo de la cantidad de células internas, la tensión de salida es generalmente 2 a 2.5 voltios a una corriente baja. Generalmente es una sola batería AA Nicad nominal de 600 Ma, mina tenía una celda de AA de 1/3 tamaño nominal a 80 Ma. Luego por último, el corazón de la unidad, una pequeña placa de circuito que contiene un circuito se llama un convertidor BOOST. Este circuito pasos encima de la baja tensión del Nicad, que es de 1,2 voltios, un voltaje más alto de hasta 2,5 voltios para encender el LED, también apaga el LED cuando la célula solar comienza a ver la luz del día y luego controla la carga a la batería durante el día.
El probador del LED se conecta a un estándar barato multi metro LCD, que se establece en el 2000 mv o escala de 2 voltios, pero un metro no es necesario para la prueba de LED.
El interruptor y el pote de 10K sirven 2 propósitos. En la posición de 'UP' el voltaje completo de la célula de la foto, sale el probador del multímetro, al mismo tiempo, la batería interna está conectada, permitiendo que la carga de la manera habitual de luz del día. En la posición 'Abajo', se cambia el bote de 10K en circuito, y después de fijar la olla, reduce la tensión de la célula solar en un 50% (mi celular dio una salida de 2,5 voltios, lo que causó el metro ir fuera del alcance de luz brillante, el medidor tiene un rango de 2 voltios. La otra función del interruptor es desconectar la batería cuando no está en uso.
Con el interruptor de arriba, se mide la salida completa de la célula, que carga la batería, y permite LED a ser probado, en la posición hacia abajo, la tensión disminuye en un 50% y desconectar la batería.

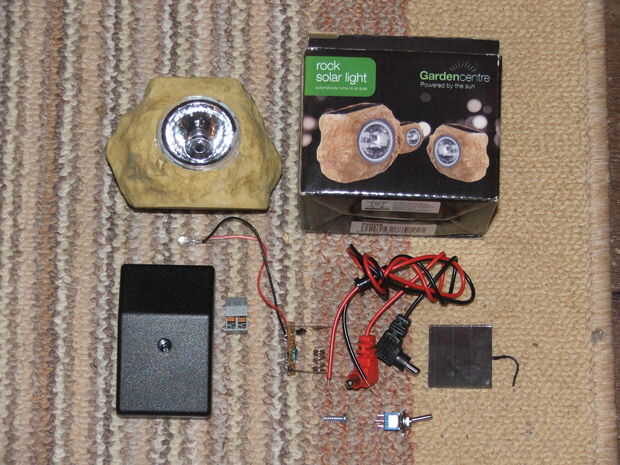

La segunda imagen muestra la luz Solar, despojado y las partes extras utilizadas en este proyecto, que son:-
Luz solar, para volver a utilizar la batería, célula solar y circuito.
Pequeña caja.
Conexiones externas para conectar un LED para probar.
Potentiohmeter de multivuelta de 10K.
Cable y conectores para la conexión a un medidor de LCD multi.
Pasacables.
Doble polo, doble tiro (DPDT) del interruptor
Diversos elementos, herramientas, pegamento y soldadura.
algo de tiempo libre y unas cuantas tazas de café!
