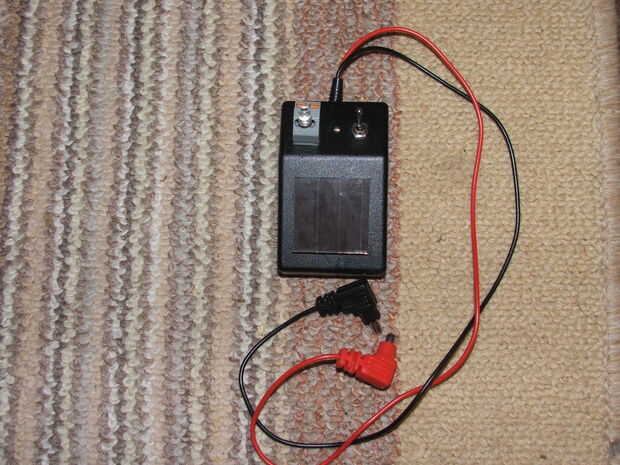

Paso 4: Configuración y calibración
Con el interruptor en la posición de 'UP', conecte los cables usted multi metro del LCD, ajustar el rango 2000 mv o 2 voltios y medir la tensión del analizador. Entonces el interruptor en la posición 'Abajo' y ajustar el pot para leer 50% de la primera lectura (o cualquier otro por ciento que significa algo para usted, es decir 1/4 1/3 2/3 3/4 etc.)
Entonces suponiendo que la batería interna se carga, conecte un LED para probar a los conectores.
3 otros pedacitos del Consejo:-
Este probador puede ser bastante precisión calibrado contra un medidor de luz adecuado, sólo comparar las lecturas entre este y otro metro y preparar un simple gráfico o gráfico, comparar voltajes de esto a nivel de luz en un medidor de luz fotográfico adecuado.
Si está probando LED individual hacer un tubo que se coloca firmemente en posición sobre la célula solar, bloque de uno de los extremos del tubo. Tomar 2 clips de montaje LED de plástico para LED de 5mm y uno para 3mm LED (podría además encajas una grapa de 10mm, si tienes la necesidad de poner a prueba muchos de los!)
Clips de ajuste tanto en el extremo del tubo bloqueado para arriba y la pintura el interior del negro mate del tubo. Ahora al comparar diferentes LED, coloque el tubo sobre la célula solar y empuje la prueba LED en la presilla de montaje. Cada LED va a ser exactamente la misma distancia y ángulo de la célula, manteniendo las lecturas más comparable y consistente.
Precisa calibración del LED.
El brillo del LED se mide y en dispositivos de baja potencia de mcd es a menudo menos entonces 1000mcd y dispositivos de alta potencia 20 a 30, 000mcd
Tomando un puñado de diferente brillo LED, es decir 10 o así clasificado en 1000mcd y otro lote clasificado en decir 10, 000mcd y otro lote clasificado en 30.000 y la búsqueda de la media para cada grupo de lectura le permitirá calibrar la lectura en unidades de mcd. Al probar un LED de brillo desconocido por entonces, este probador te daría una lectura bastante precisa de cómo brillante del LED es realmente. Utilizar la construcción del tubo como se describió anteriormente y utilizar una fuente de corriente/voltaje estable para todas las lecturas.
Divertirse, espero este instructable ha interesado te, no dude en enviar comentarios y fotos de su propia versión, para que otros puedan ver.
Después de publicar esto, compré algunos LED de la tienda, he comprado 6 LED blanco en 3 brillos, menos entonces 1000mcd menos entonces 5000mcd menos 10 entonces, 000mcd, prueba con el tubo y el soporte, tomó nota de los resultados y entonces pasó a través de mi caja de cubo de salvado LED... Guardar cada componente de desecho
fue interesante,
