Barato personalizado Arduino Shield

crear un escudo de arduino de un pedazo de cobre plateado protoboard es fácil y te ahorra unos 15 dólares.  El producto final se encajarán a presión directamente a la placa arduino, creando una conexión eléctrica fiable entre el circuito y los pines de arduino.

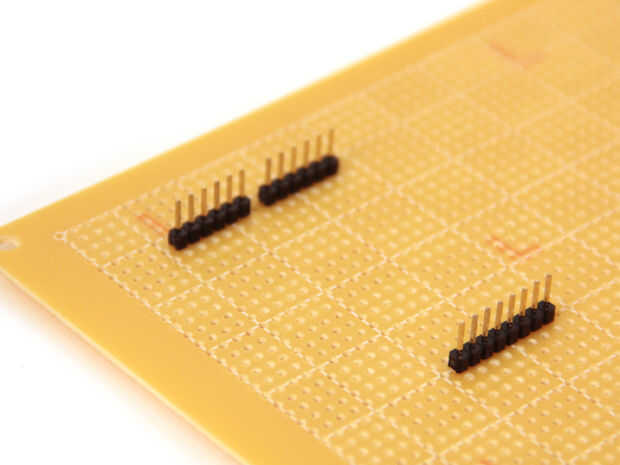

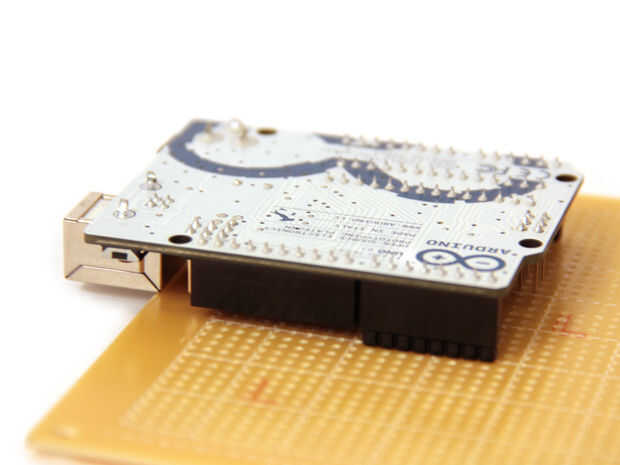

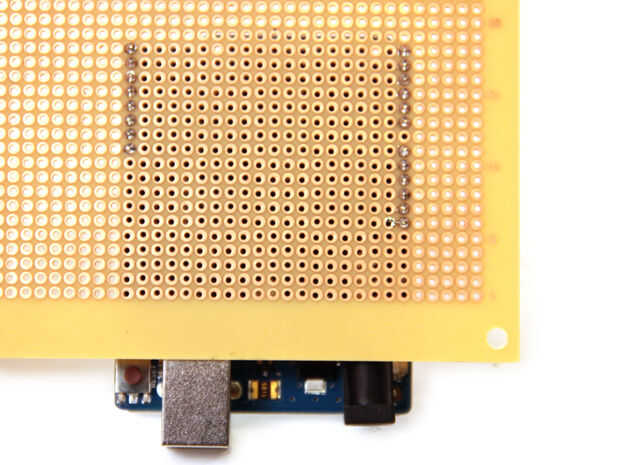

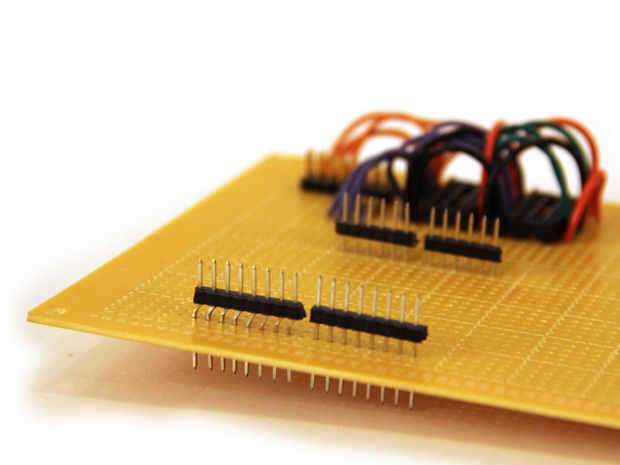

Como se muestra en las imágenes de arriba, soldar pernos de encabezado en el protoboard para que el arduino encaja perfectamente en la placa.  Lamentablemente, el espaciado entre pines digitales 7 y 8 en el arduino es no el mismo estándar 2,54 mm como el protoboard, esto significa que quizás tenga que utilice más alfileres de cabecera y curva en la posición correcta si quiere obtener un buen ajustan con los pernos (Fig. 4).  Generalmente conseguir alrededor de este problema mediante el diseño de proyectos que no utilizan pernos 8-13 si es posible.

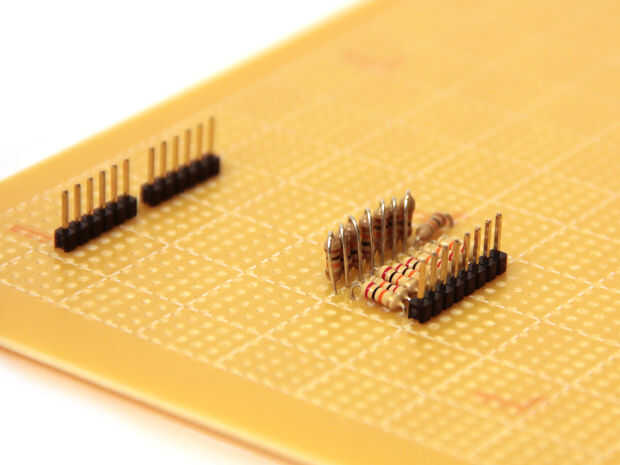

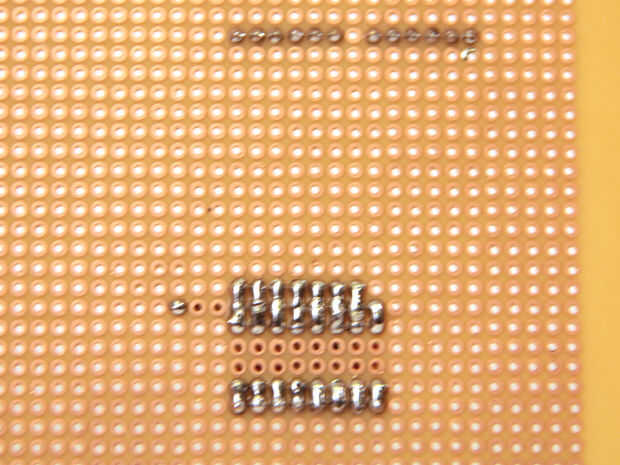

Como se muestra en las dos últimas imágenes, otros componentes pueden soldados a la protoboard y conectados directamente a los pines del cabezal.

Partes:
Protoboard con cobre Radioshack 276-147
Jefe masculino pins 103393 Jameco
extra largo masculino encabezado pins Digikey 929834E-04-36-ND
