Paso 2: montar
1 - cortar las piezas de madera. Arena suave.
2 - Perfore un orificio de 13/64" 1/2" de la parte superior de la pieza de madera dura, centrada en el lado de 7/8"
3 - utilizar la llave de 7/16" para Enrosque el perno de la máquina al orificio
4 - Utilice la sierra para quitar la cabeza del perno y el corte del vestido con el archivo
5 - Perfore un orificio de 5/16" en el centro de 8" parte de la base, 3/4" en el borde
Foto dos:

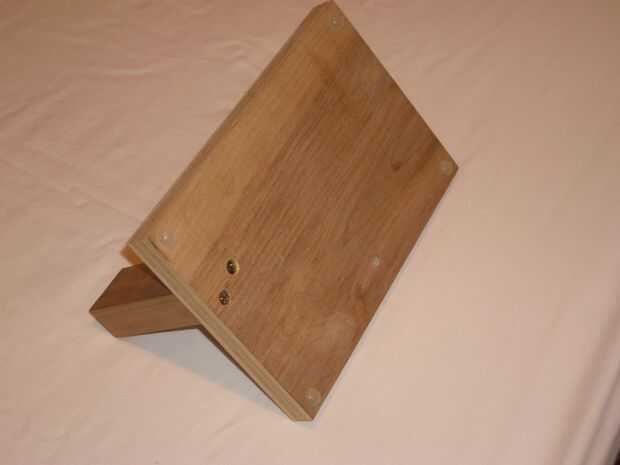

6 - fijar el pie en la base con el pegamento de madera y los dos tornillos de madera en agujeros avellanados. El lado del vertical debe ser 1-1/2" del borde de la base.
7 - Coloque los 4 puntos antideslizantes en la base. Poner dos en las esquinas del borde 8" más cercano al vertical. Poner los otros dos 1-1/8" de las otras esquinas, el borde 5-1/2".
Foto tres:

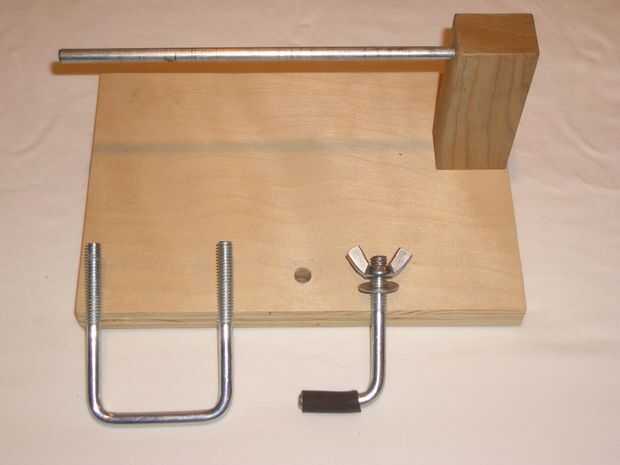

8 - use la sierra para metales para cortar el perno en u, hacer un perno en L
9 - introducir el tubo de goma sobre el brazo corto del perno en L
Foto 4:
10 - Retire los tornillos existentes de los collares del eje y reemplazar con los tornillos de mariposa. Los tornillos de mariposa pueden necesitar ser cortado, dejando aproximadamente 1/2" de la parte roscada.
Foto 5:
11 - uso el 1/4" bits para agrandar los orificios en los centros de las arandelas cónicas

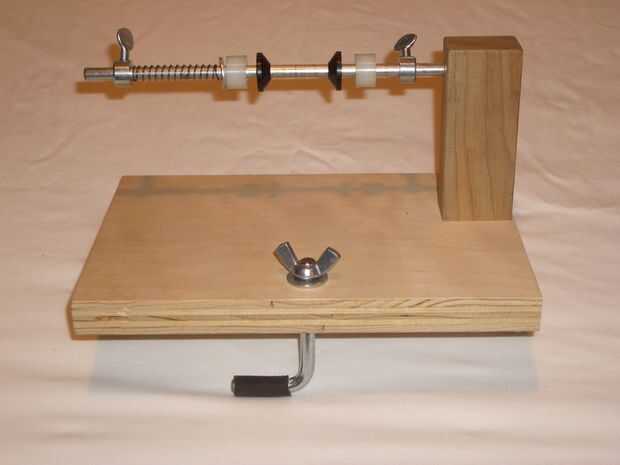

12 - montar las piezas como se muestra, prestando especial atención a la orientación de las arandelas cónicas.
