Paso 1: Hacer el hardware

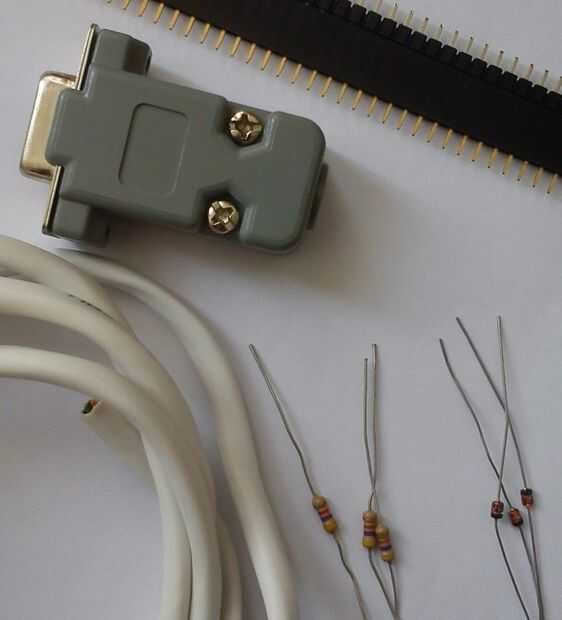

Para hacer que el hardware que necesita:

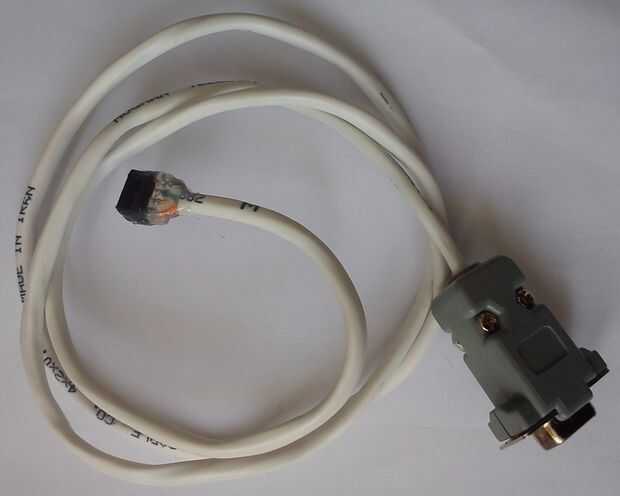

- Cerca de 1 metro de cable con 5 cables o más
- Conector DB9 hembra
- Jefe del PIN de
- resistencias de 4.7 x 3 K
- diodos zener de 5.1V x 3
- Herramientas para soldar

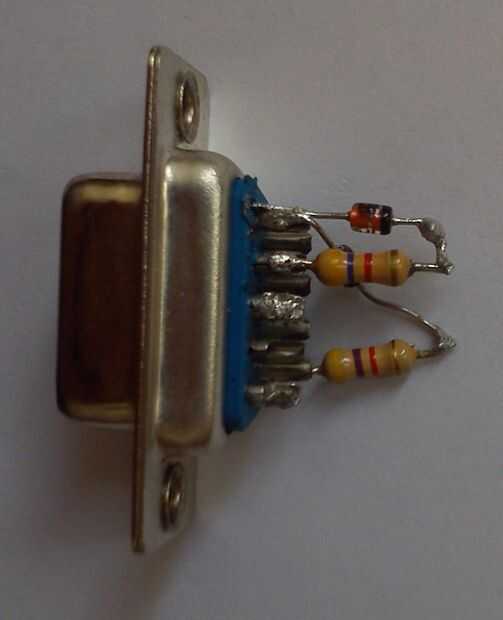

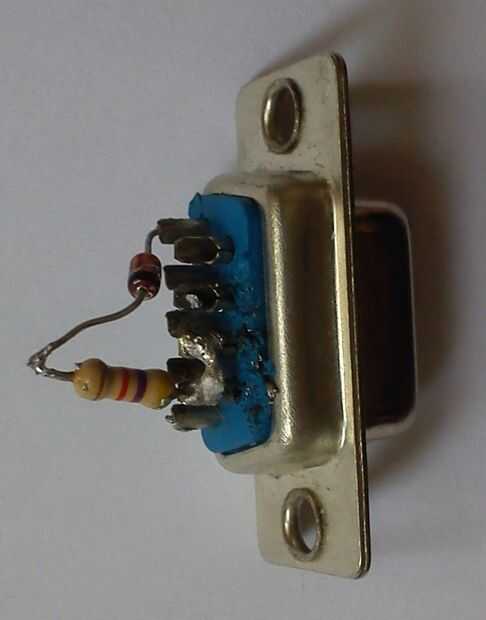

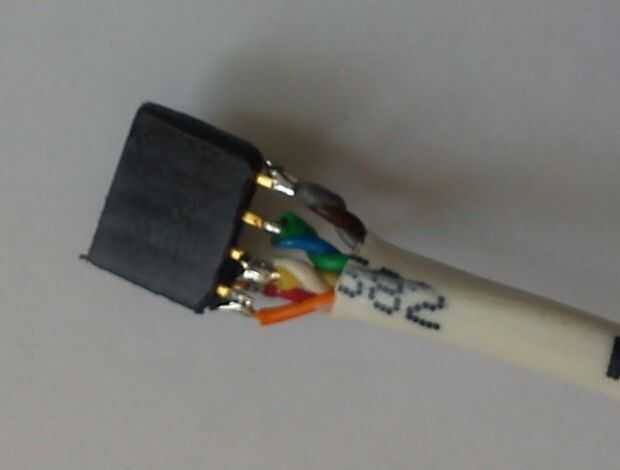

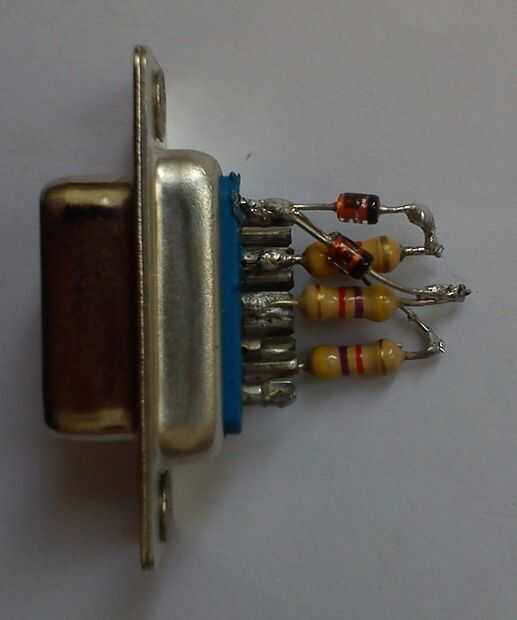

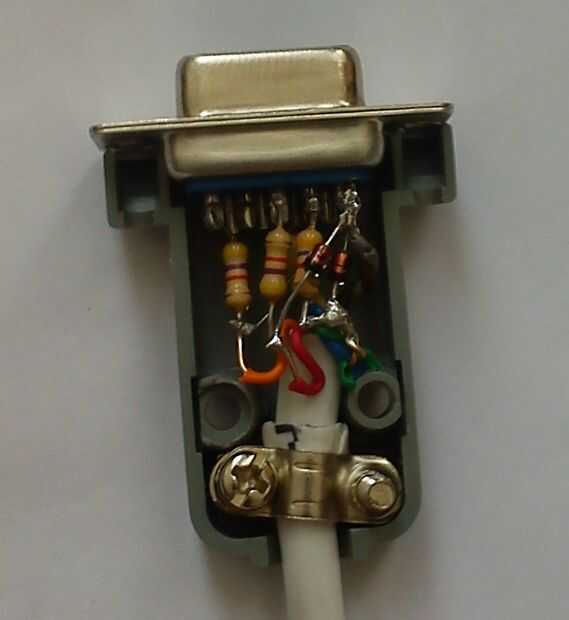

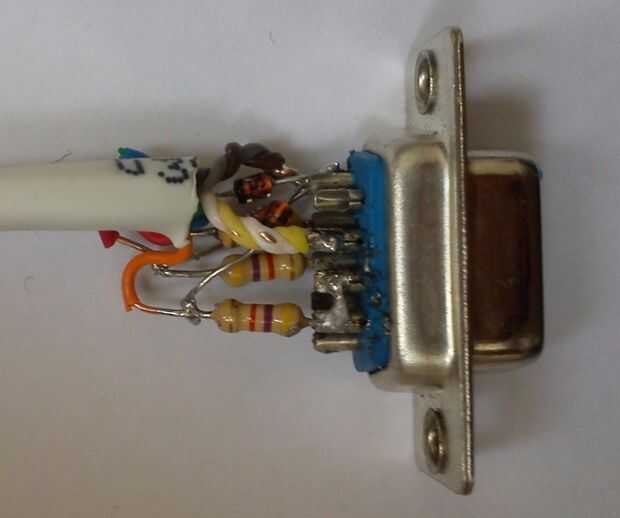

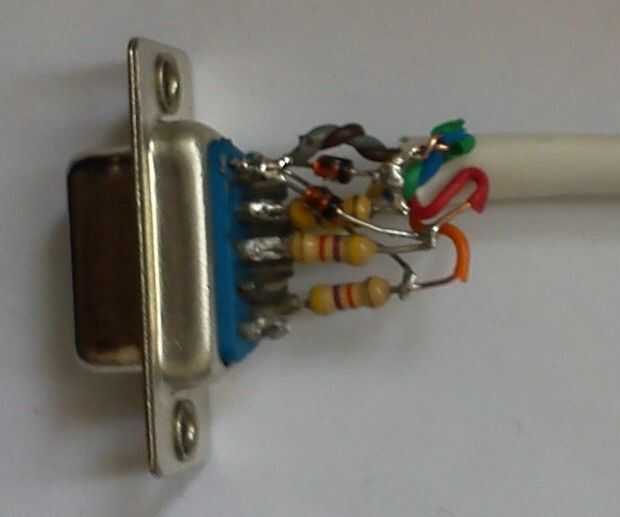

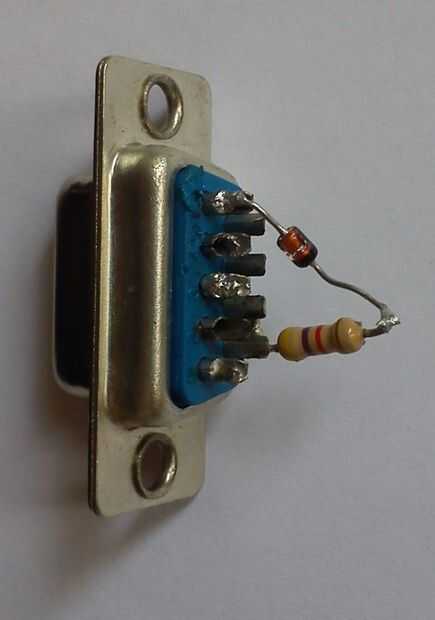

Soldadura de resistencias a los pines 3, 4, 6 y 7 del conector DB9, pin N de diodos al otro extremo de los resistores de la soldadura y la soldadura de la otra pierna de diodos para el pin 5 del conector DB9. La soldadura de cables entre resistencias y diodos y los pines 4 y 5 del conector DB9. Otro extremo de los cables a la parte femenina del jefe del Pin de la soldadura.

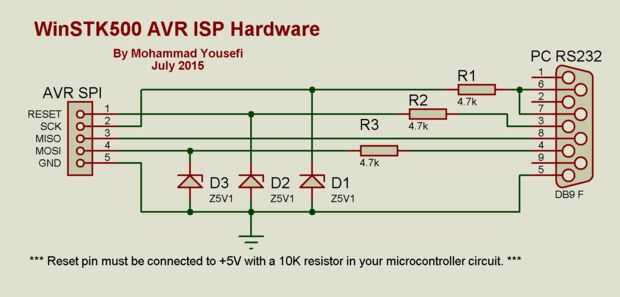

Mirando el diagrama del circuito le ayudará mucho al hacer el hardware.
Tenga en cuenta que el pin RESET del microcontrolador debe conectarse a + 5V a través de un resistor de 10K en tu circuito.
