Barato programador STK500 AVR de Atmel Studio (4 / 7 paso)

Paso 4: Conexión a WinSTK500

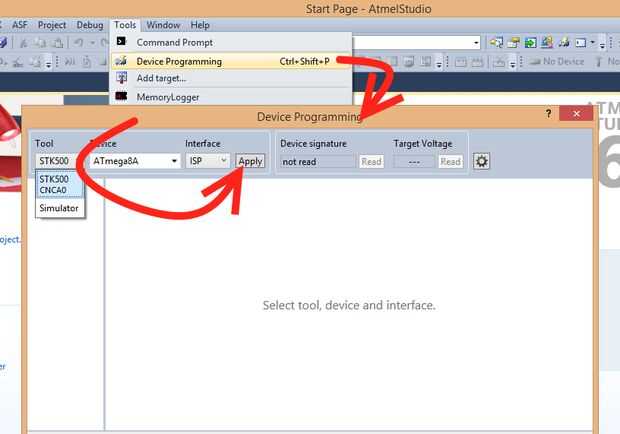

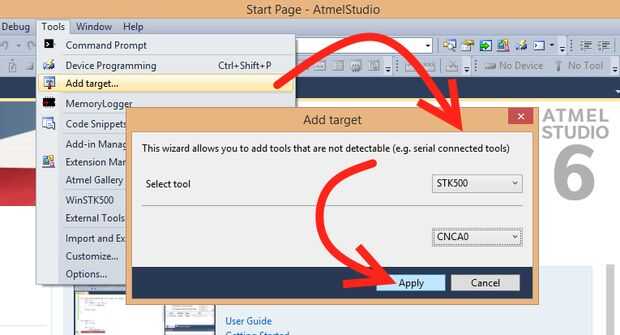

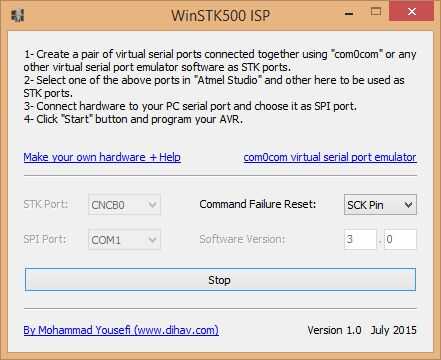

Conecte su MCU para el hardware y conexión a puerto serie RS232. Ejecutar estudio de Atmel, seleccionar WinSTK500 del menú herramientas, seleccione CNCB0 como STK puerto, seleccione el puerto serie del ordenador (normalmente COM1) como puerto SPI y haz clic en el botón de inicio. Haga clic en agregar destino... desde el menú herramientas y agregar una herramienta del STK500 en Puerto CNCA0. Elegir el dispositivo de programación de menú herramientas, seleccione STK500 CNCA0 del menú desplegable de herramienta, elegir el microcontrolador ISP interfaz y haga clic en el botón aplicar. El estudio de Atmel se conectará a WinSTK500.
