Fase 5: Ajustes de WinSTK500

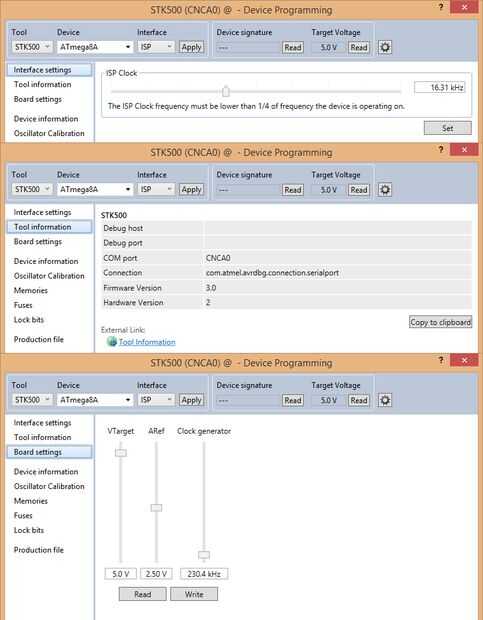

Después de conectar a WinSTK500, puedes ver los 3 temas relacionados con la herramienta en la parte superior de los elementos situados en el panel izquierdo de la ventana de programación del dispositivo.
- Usted puede cambiar la frecuencia de reloj del SPI en la configuración de la interfaz, pero nota que WinSTK500 es un dispositivo lento y sólo admite 10-25 KHz, la frecuencia por defecto es cerca de 16 kilociclos que se recomienda no cambiarlo.
- Información de la herramienta es sólo algo de información acerca de la herramienta.
- La configuración del tablero es sólo algunas de las variables que afecta a la WinSTK500.
También hay dos opciones en la ventana de WinSTK500:
- Comando que RESET falla define el comportamiento de la WinSTK500 cuando el comando no ejecutado y generalmente se establece en el Pin SCK. Si has probado varias veces de programación y ante el error de tiempo de espera y todas las conexiones estén OK, trate de cambiar esta opción. También puede encontrar información sobre esta opción en su hoja de datos del microcontrolador.
- Si después de conectar a WinSTK500, Atmel estudio dijo que debe actualizarse el firmware STK aumentar la versión de Software para evitar este mensaje.
