Paso 2: Construir el marco

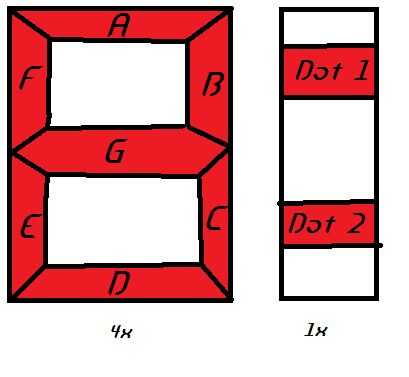

Bueno, ahora tenemos piezas, por lo que podemos empezar. Aquí está la foto, cómo hacer segmentos de marco y punto. Zonas rojas son lugares donde ponemos los leds. Ya he construido esto para arriba, pero creo que tengo que construir uno más para mostrarle cómo hacer esto.

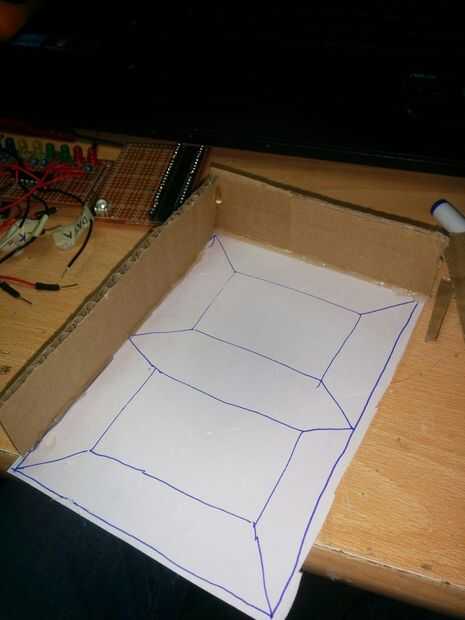

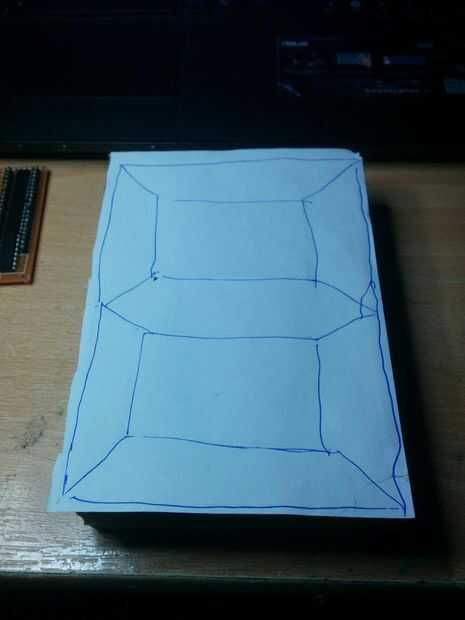

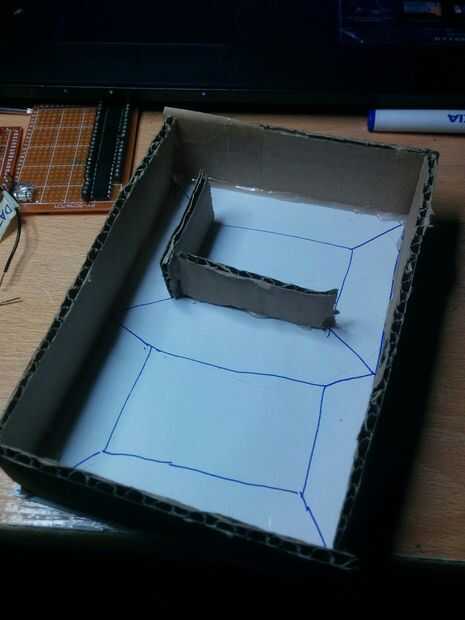

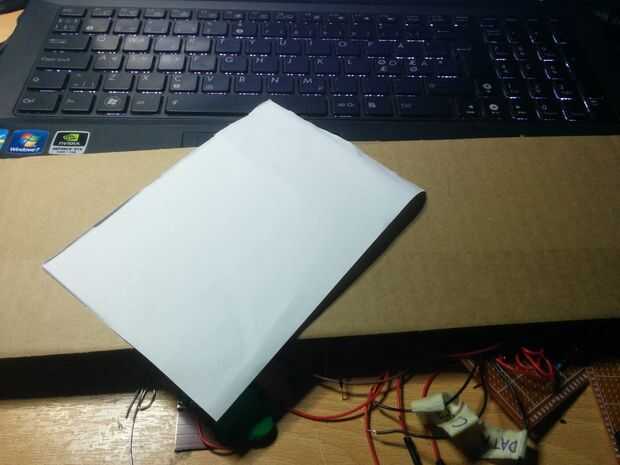

Utilicé papel A4, y corté en 4 partes. Luego pegué las tiras de cartón para papel, como en la foto roja y blanca. Asegúrese de que el cartón es lo suficientemente alta y se pegue hacia arriba! Cuando tengas todas las piezas de listo, unir dos dígitos, mismo echó a un lado y pegar aquello punto a él. Entonces sólo pegamento los dos últimos segmento y está listo!

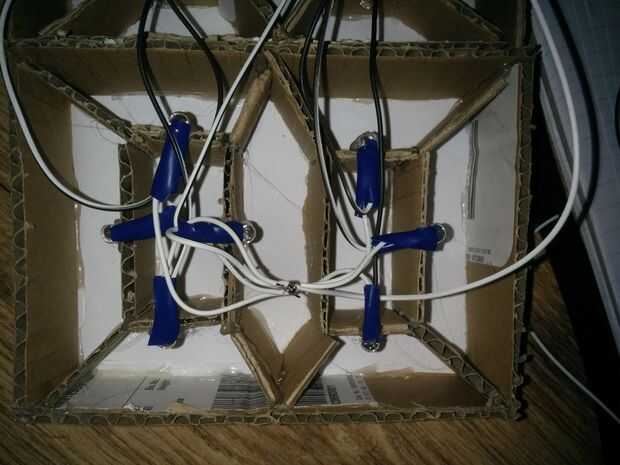

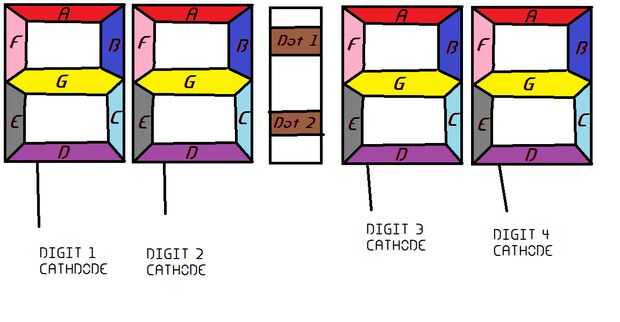

Luego clued y cable LED para cada segmento (se puede ver en la primera foto! Cada área roja es "segmentar"!). Tienes que conectar los leds de los mismos segmentos juntos, y mismos dígitos led de cátodos juntos. Ese colorido cuadro muestra cómo conectar los ánodos de ellos, del mismo color juntos.
Mi inglés es malo, así que tienes que maby adivinar lo que estoy explicando. Perdón por that.7
Siguiente paso es la codificación! ¡ Yay!
