De todos modos, en una tienda local, había comprado dos lamparitas de LED con pilas con un sensor de movimiento (2,50 euros) y mientras leía sobre hacking específico airfresheners de brisa para su sensor de movimiento de personas, estas lámparas de noche acaba de hacer su deber, ordenar bien de hasta yo había cambiado las pilas varias veces como estaban muy ávidos de energía y me había olvidado de ellos.
Pero luego me di cuenta de repente, Hey estas cositas tienen sensores de movimiento, así y cuando las baterías habían comenzado un escape en uno de ellos decidir que era hora de que algunos más disección.

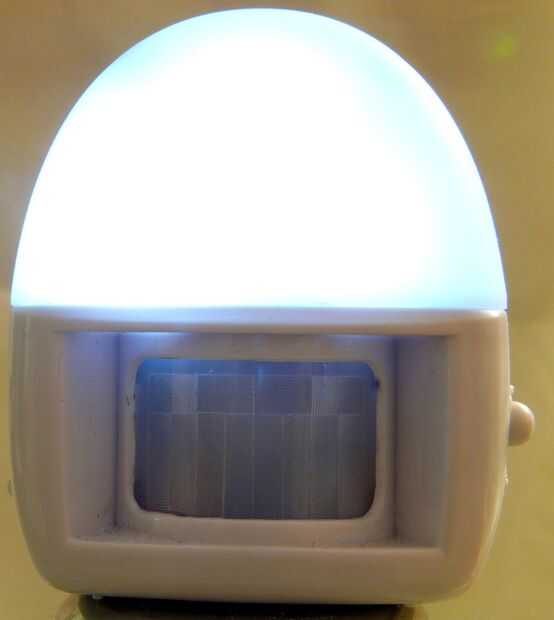

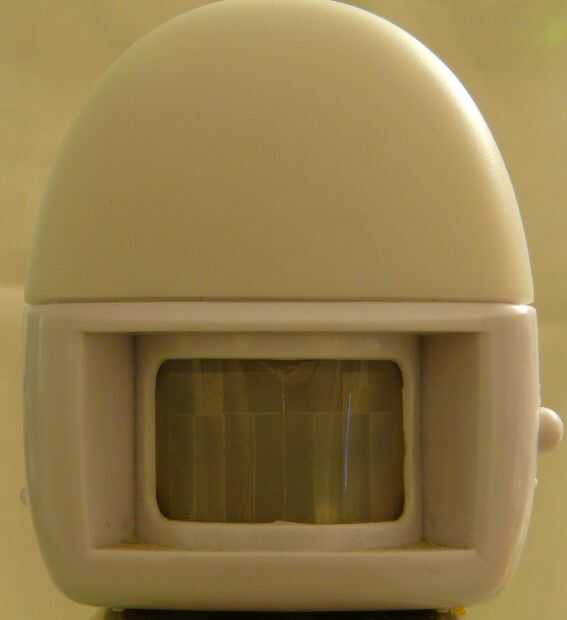

La lámpara de la noche en cuestión es un pequeño carcasa con el lente opaco blanco típico de PIR, una sección con 3 LED brillante, un interruptor, para encendido, apagado y automático, y lo se presume fue un diodo de la foto, sobresale en un lado. Apertura la cosa fue bastante fácil, sólo cuatro tornillos.
Contenía una pequeña PCB con un gran sensor PIR y un IC de DIL-16
El IC resultado para ser un LP0001. He podido encontrar una breve hoja de datos en inglés y los más extensos eran en chino. sin embargo pude descubrirlo.
Podía obtener una señal digital de 2 Pin y una señal analógica de 12 Pin.
La señal digital sólo no indica algo móvil sí o, mientras que la señal analógica da información sobre qué tan cerca está un objeto. No estoy seguro aunque si este último es realmente exacto.
De todos modos, necesitaba una señal digital, pero flexible como soy decidí hacer una digital, así como un análogo I/O en él y también la fuente con un suministro decente de 5 voltios. Es muy fácil de hacer.
Es necesario:
Partes:
Lamparitas con sensor de movimiento
3 pedazos de alambre, preferentemente uno de ellos negro y los otros dos colores diferentes excepto el negro o rojo
regleta de bornes de tornillo ancho 1 x 4
trozo de cable de cuatro conductores en la longitud deseada
Materiales y herramientas:
Destornillador
dril de 3-4 mm
de la soldadura
soldadura de hierro
Hotglue
