Barato, silencioso y eficiente servidor de archivos de inicio (7 / 9 paso)

Paso 7: poder!

Esta es probablemente la parte más delicada del proyecto, la fuente de alimentación es de 3 inversores de DC-DC.   Mi proyecto utiliza 2 x 12V, 3.4AH para proporcionar un suministro de 28V.  El efecto secundario de la solución de 28v es carga de la batería, fuentes de alimentación adecuado para una solución de 12V son mucho más fáciles de encontrar.

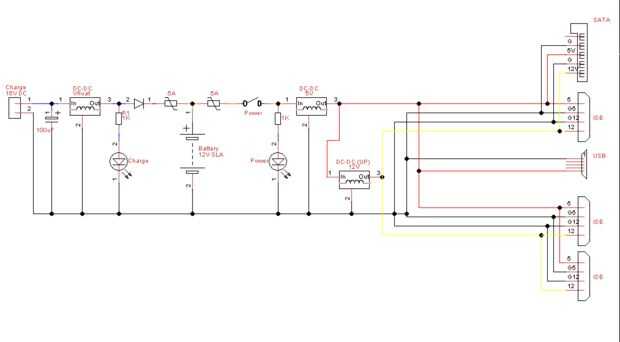

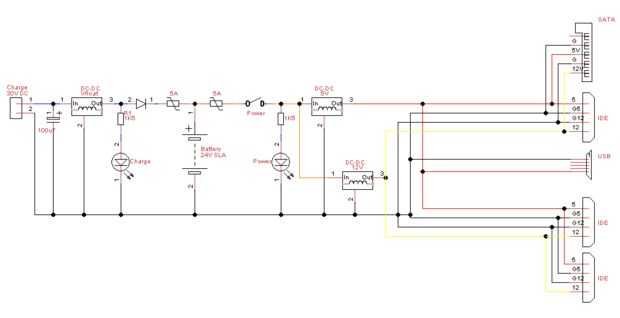

He proporcionado el circuito que utilicé para la PSU y un circuito alternativo para la operación de 12V.   Nota Cuando utiliza una batería de 12V no puede poder el disco duro de la batería, ya que la batería se cambia de 11 voltios a más de 13 según estado de carga.  Para solucionar esto, los pasos de inversor de voltaje de la batería a 12V y 5V.

Se establece la tensión de carga a la tensión de la batería, esto significa que es muy lento para cargar una batería baja, pero no se sobre carga la batería.    Como siempre la web ofrece muchas opiniones así que he usado Vfloat = VBAT x 1.15, medida en el cable de la batería antes de conectar a la batería.
