Paso 3: Ahhh, enroscar!

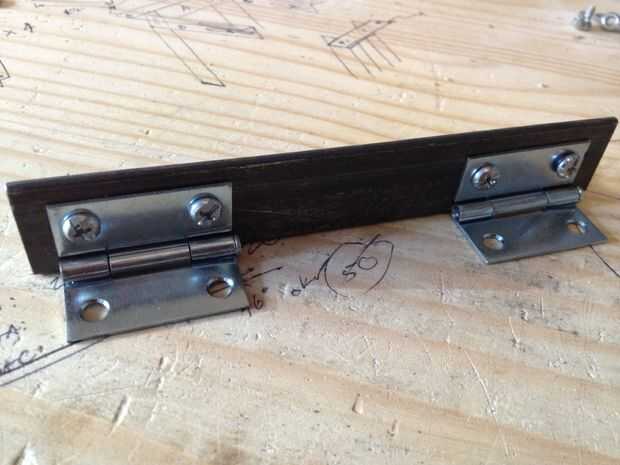

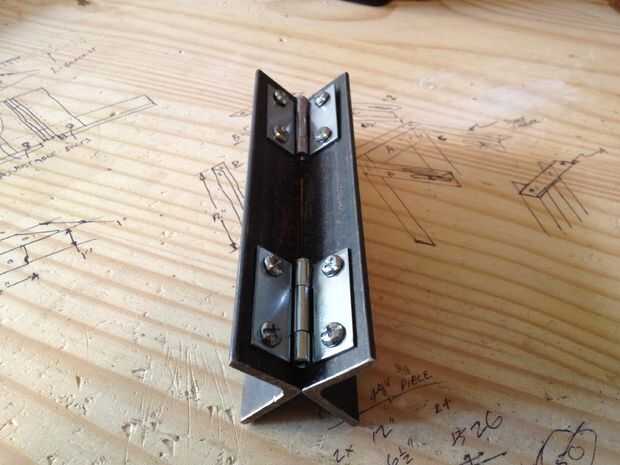

Usando cuatro tornillos de #8-32 x 3/8" de la máquina junto con las arandelas y las tuercas hexagonales de la cerradura, fije las bisagras a la parte C como se muestra en la imagen 1. Una vez más, tenga en cuenta que la parte redondeada de la bisagra debe quedar al ras con la curva L en la parte C. Ahora fije la parte D para las bisagras con otro cuatro #8-32 x 3/8" tornillos, arandelas y tuercas hexagonales (ver imagen 2).

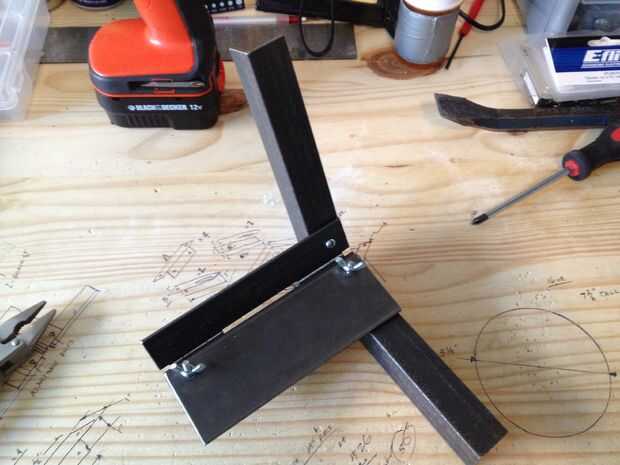

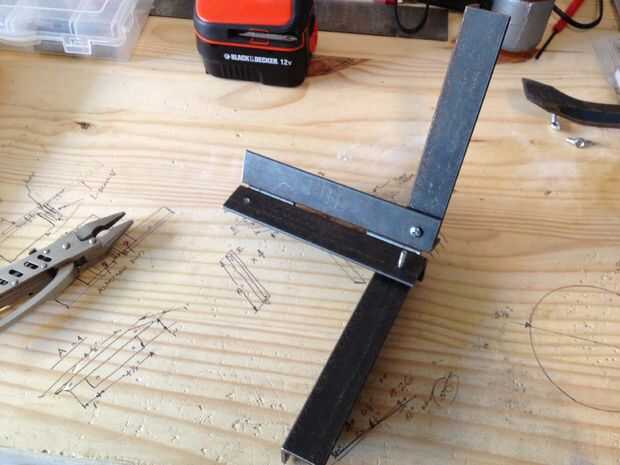

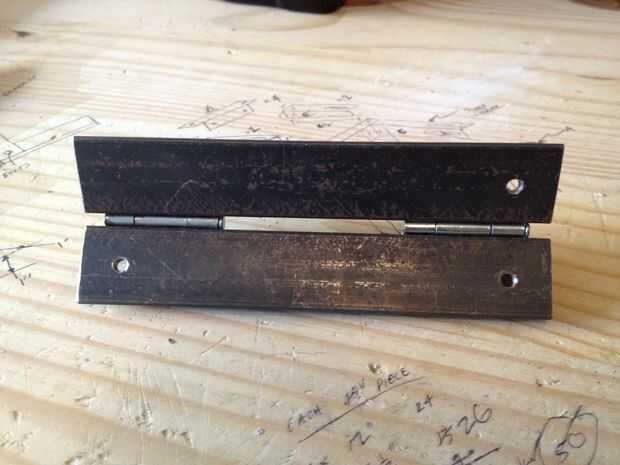

Ahora debe poder doblar la bisagra con partes C y D que se adjunta. Puede crear una configuración de X (imagen 2) o una configuración de T (imagen 3, en la parte superior de la T) basado en cómo está doblado.

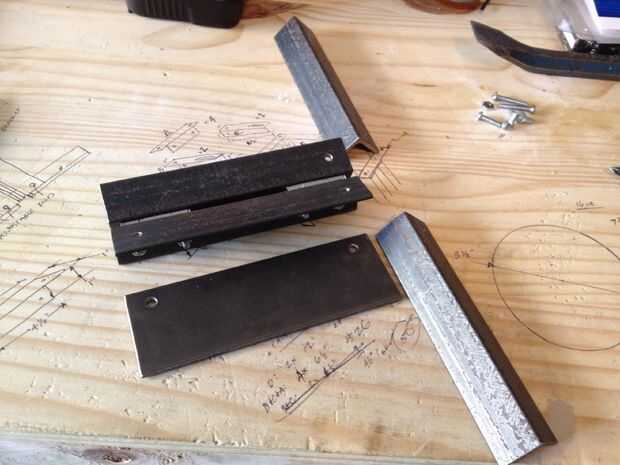

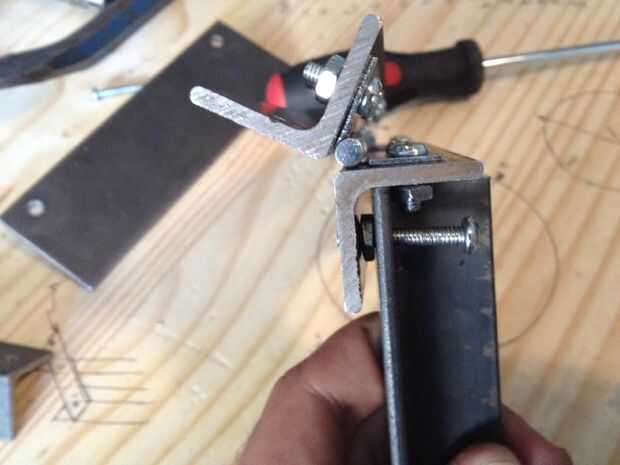

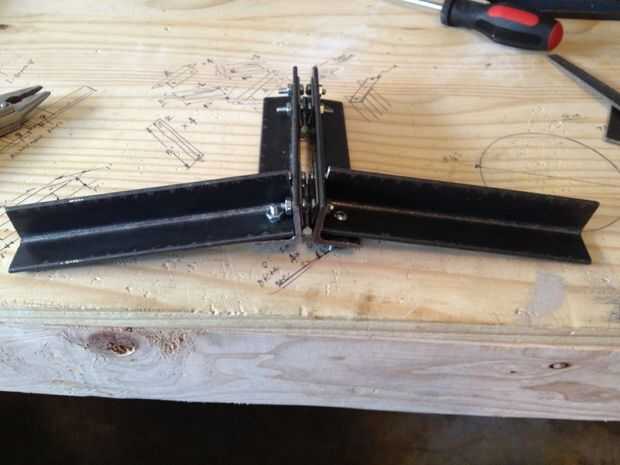

Imagen 4 muestra todas las piezas para acoplarse uno al otro en más o menos las posiciones que se adjunta. Fije la parte A parte C (parte superior derecha en la imagen 4) usando un agujero a la izquierda en cada parte junto con una #8-32 x 3/8" tornillo, arandela y una tuerca hexagonal de la cerradura. Imagen 5 muestra parte A conectado a la parte C (lado izquierdo) así como de la parte B conectado a parte D (lado derecho). Cuando se conecta a la parte B a parte D usted tendrá que usar uno de sus tornillos de máquina de larga #8-32 x 1" y no ponga una arandela o tuerca hexagonal en él. También inserté una tuerca hexagonal entre las partes B y D para reducir las piezas de vibraciones alrededor cuando la herramienta no esté en uso, sin embargo, esto no es necesario (imagen 6).

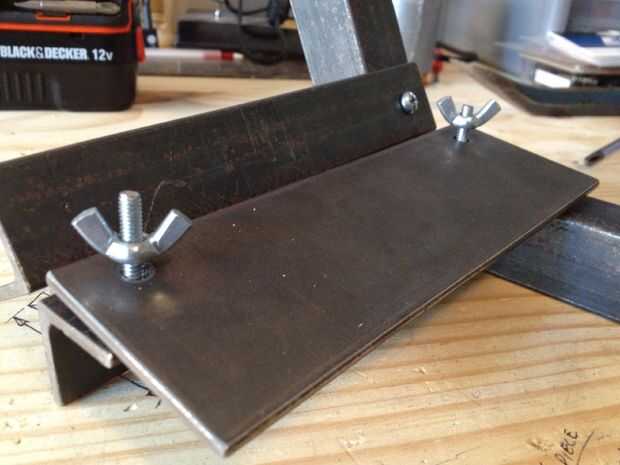

Una vez que tengas todo como imagen 5, vuelta la herramienta (imagen 7) e inserte el otro larga #8-32 x 1" tornillo de máquina a través del agujero final en parte D. Luego, coloque la placa de acero plana sobre los dos tornillos largos de la máquina y colocar dos tuercas en los tornillos de (imágenes 8 y 9).
