Barato y fácil opto-aislado TTL-a-110V luz módulo de control (18 / 32 paso)

Paso 18: Forma el 110V conduce

El tipo y longitud de 110V de cableado usas voluntad dependen de cómo conectar este módulo con el resto de la pantalla. El cableado que se muestra aquí es suficiente para probar el módulo. Puesto que las salidas tienen un terreno, debe usar un cable de alimentación conectado a tierra a pesar de que los módulos originales no incluyen un terreno.

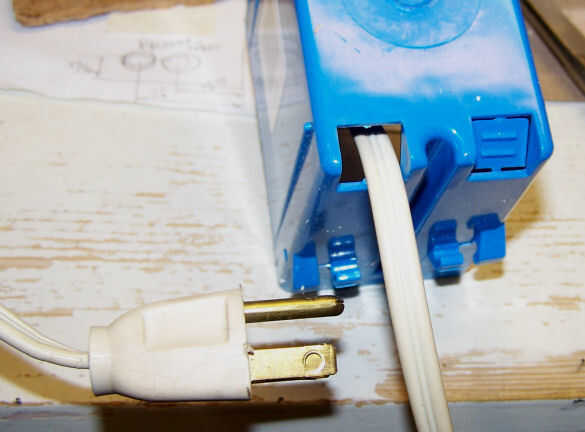

Perfore uno de los agujeros en la base de la caja plástica y pase el extremo de cable de alimentación de 110V. Para alivio de tensión ata un nudo en el cable cerca de 4 pulgadas desde el extremo.

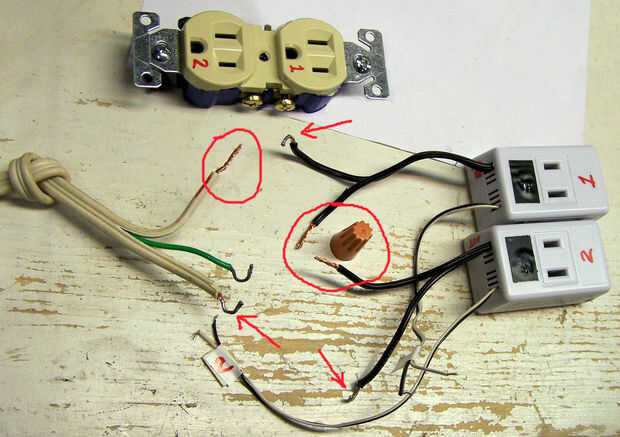

Cuadro 2: Romper los cables en el extremo del cable de alimentación y prepararlos como se muestra en la figura. Utilice un probador de continuidad para los conductores vivo y el neutros identificados correctamente. Se conectarán los cables de 110V que salen de los módulos como sigue: los conductores de "IN" serán conectarse con el cable de 110V, la conduce "Hacia fuera" se conectará individualmente a la salida.

La tierra y los cables de neutro del cable de alimentación deben estañados formados en ganchos para hacer una conexión limpia a la salida y lo mismo para 110V "OUT" conduce de los módulos (flechas).

El hilo caliente del cable de alimentación debe dejarse desnudo y lo mismo para 110V "IN" conduce de los módulos (círculos).
