Paso 1: antecedentes

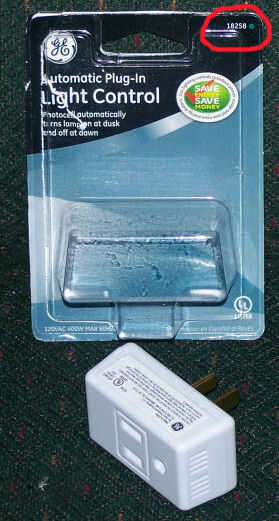

Salidas controladas de luz se utilizan normalmente para una lamparita de luz cuando anochece. Montando un LED rojo directamente sobre el sensor de luz puede usar cualquier circuito digital para manejar una carga de 110V con seguridad opto-aislado de su circuito de control de baja tensión. Este Instructable muestra un módulo de 2 canales integrado en una caja de salida, pero el concepto puede ampliarse a cualquier número de canales en cualquier formato de envase. Yo uso un par de módulos compactos de 8 canales para controlar una pantalla de árbol de Navidad al aire libre usando un microcontrolador Basic Stamp.
El sensor de luz dentro de estos dispositivos es una resistencia de sensibles a la luz de cadmio sulfuro (CdS) que es más sensible a la luz de color rojo anaranjado, así la luz de un LED rojo de baja producción es suficiente para que la salida de encender. El LED puede ser conducido desde cualquier fuente de control.
Este Instructable muestra cómo modificar la salida de luz controlada, convirtiéndola en un módulo simple que tiene un par de cables para el control de 110V y un par de cables para el LED. Si no quieres hacer el "circuit bending" necesaria para hacer este módulo, puede utilizar la salida de luz controlada como-es simplemente montar el LED sobre el sensor exterior. Entonces usted puede conectar tantos módulos como quiera a una regleta y ejecutar que su LED cables a un controlador adecuado.
Este Instructable no cubre el controlador que controla los LEDs. Queda a su imaginación. El controlador puede ser cualquier tipo de circuito digital de un banco de conmutadores de una interfaz que conecte a un PC. En la parte inferior de este Instructable incluyo un resumen de mi circuito simple de microcontrolador Basic Stamp con código de fuente para la conducción de un árbol de Navidad de 16 canales.
