Paso 2: Piezas y herramientas

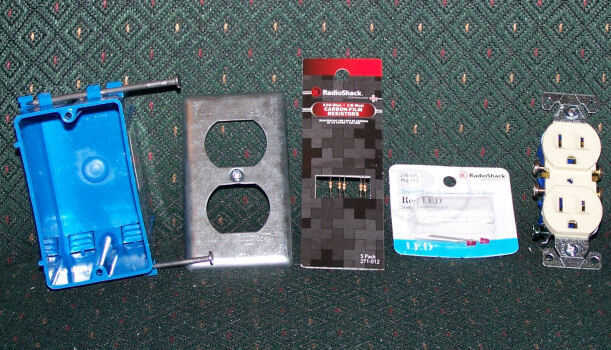

2 ea. luz-salidas controladas, disponibles en Wal-Mart de $6,98, llamado
"Control automático de luz plug-in", UPC código 18258
ea 1 caja plástico profundo, cerca de 3,25 pulgadas de profundidad, $0,43 a Lowe.
1 ea. 110v receptáculo, 15A $0,49 a Lowe
ea 1. salida de acero cubierta de $0,54 en Lowe,
1 paquete de 2, LED ' s rojos, 3mm, de Radio Shack nº 276-026, $1,49
1 paquete de 5, 330 ohm, resistencias de 1/8 watt, Radio Shack Nº 271-012 $0,99
Misc: pequeñas bridas, cinta aislante, alambre de frutos secos
Costo sin IVA total: $17,90, no incluyendo varios cables de conexión y piezas de "misc".
Usted puede conseguir dos canales por menos de $20, menos si usted puede encontrar controladores de luz a la venta, que son el elemento de "big ticket". El cable de conexión de 110V no precio porque dependerán del tipo y longitud de cableado 110V que se utiliza cómo conectar este módulo con el resto de la pantalla. Por eso también no incluí ningún conectores para los cables de control. El cableado que se muestra aquí es suficiente para probar el módulo.
Nota: se pueden utilizar iluminación exterior típica foto controladores como el Intermatic "foto Control" p/n K4021C, disponible en Lowe para $6,98, y que es muy mala, ya que sería mucho más fáciles modificar de esta manera. Se ven tentadoras con sus cables pigtail agradable y obvia entrada de fotocélula CdS. Sin embargo, los controladores son accionados térmicamente y toman unos minutos para encender y apagar. Así que a menos que quieras una pantalla realmente lenta, aléjate de ellos.
He utilizado estas herramientas muy comunes:
destornilladores
soldadura de hierro
archivo
tornillo de Banco
desaislador alambres
cortador de alambre diagonal
pinzas de punta de aguja
probador de continuidad
pistola de pegamento caliente
taladro con broca de 3/16 pulgadas y pulgadas de 1/16 bits
