Baratos Home Automation utilizando módulos de salida sin hilos (1 / 6 paso)

Paso 1: Lo que se necesita continuar...

Si compraste las salidas mismo exactas yo lo hice, no es necesario invertir el ingeniero les como hice el trabajo para usted.  Sin embargo, es probable que no obtuviste los mismos como me, y hay muchas marcas por ahí.  Son todos similares, pero probablemente tendrá su propia ingeniería inversa herramientas y habilidades para romper el protocolo.

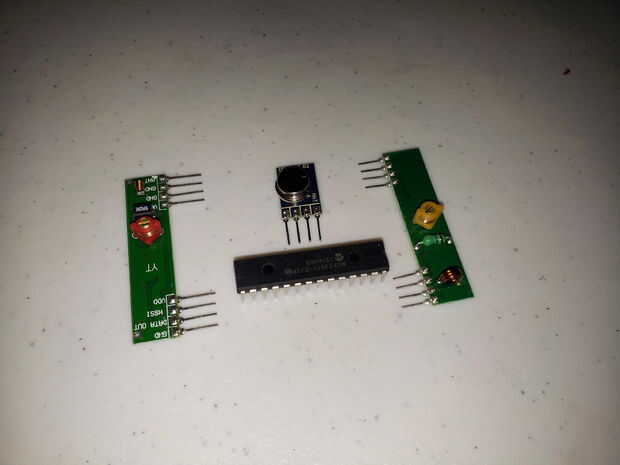

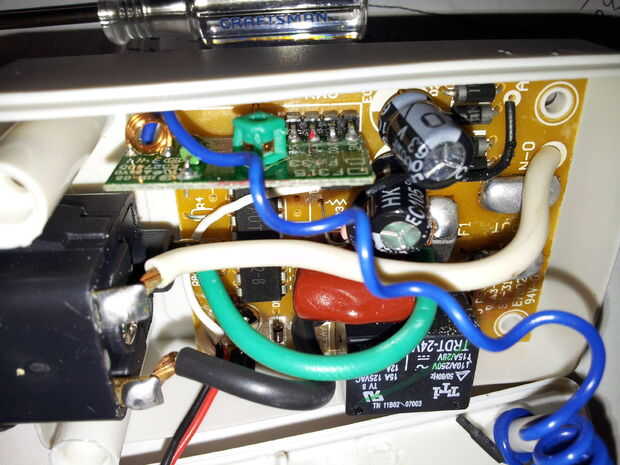

Primero, Búscate un conjunto de radio transmisores y receptores de SparkFun.  Obtener las versiones de los 315MHz y 434MHz de cada uno, porque estas salidas pueden utilizar cualquier frecuencia (5-pack set utiliza 434, éstos utilizan 315).  Necesita el receptor para decodificar el protocolo a menos que quiera desarmar el control remoto y alrededor de la sonda en su interior.  Todavía recomendaría los receptores para confirmar que su emisor es transmitir.  Si usted utiliza el receptor, incluso no tienen riesgo de anular su garantía mediante la apertura del mando a distancia.

Transmisor de 315 MHz: https://www.sparkfun.com/products/10535
Receptor de 315 MHz: https://www.sparkfun.com/products/10533
434 MHz transmisor: https://www.sparkfun.com/products/10534
Receptor de 434 MHz: https://www.sparkfun.com/products/10532

Usted también querrá un microcontrolador de algún tipo, usé ATTiny2313 pero cualquier AVR, PIC, Arduino o similar debe hacer.  Usted necesita saber cómo utilizar su microsegundos y milisegundos demora funciones o escribir tus propios bucles de retardo.  También desea un microcontrolador que tiene un puerto serial, así que usted puede hablar con el equipo.

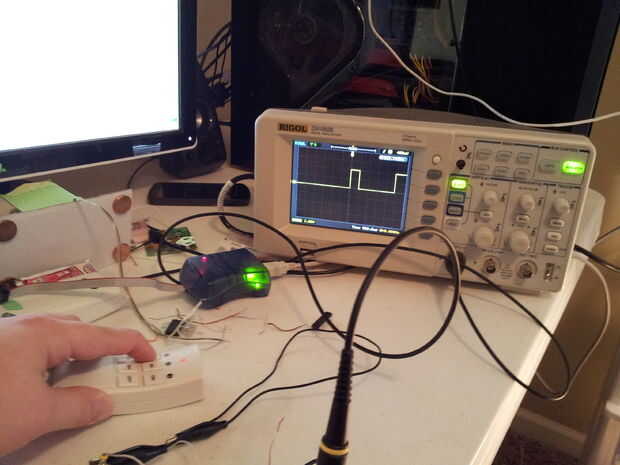

Para la ingeniería inversa se necesita un osciloscopio o un analizador lógico.  Estos pueden correr a velocidades bastante altas para que un analizador de DIY de un Arduino puede no ser lo suficientemente rápido como para pulsos de microsegundos-escala.  Mi Rigol DS1052E alcance 100MHz maravillas para esto.
