Baratos Home Automation utilizando módulos de salida sin hilos (3 / 6 paso)

Paso 3: Volver a aplicar el protocolo en el microcontrolador

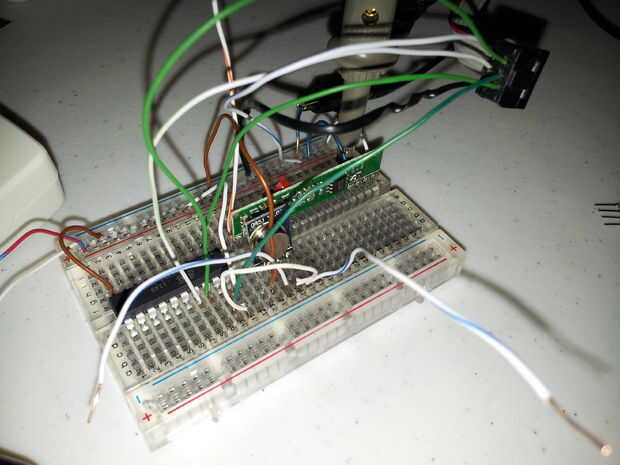

Una vez que tienes el protocolo extraído del mando a distancia, usted ahora está listo para volver a aplicarlo en tu microcontrolador.  En primer lugar, tenga en cuenta que receptor tenes los datos.  Utilice ese transmisor de frecuencia en su circuito.  Alambre hasta una GPIO disponible pines en el microcontrolador y recuerde que pin es.  También asegúrese de que está conectado el programador de su microcontrolador y tenga en cuenta la frecuencia de reloj de su microcontrolador, que se utiliza como base para retrasos exactos.

Empezar por escribir funciones para pulsos cortos y largos.  A continuación es un pseudocódigo para empezar, implementaciones individuales pueden variar.

void bit_long()
{
set_pin_high();
Delay(HIGH_TIME_LONG);
set_pin_low();
Delay(LOW_TIME_LONG);
}

void bit_short()
{
set_pin_high();
Delay(HIGH_TIME_SHORT);
set_pin_low();
Delay(LOW_TIME_SHORT);
}

Obtener las constantes de tiempo mediante la medición de los anchos de pulso con su analizador o funciones de cursor de alcance.  Utilice la función de retardo apropiado (microsegundos/milisegundo) que mejor se adapte a la anchura medida.  En AVR son _delay_us() y _delay_ms(), ambos de la biblioteca de < util/delay.h >.

Luego, comenzar a implementar sus transmisiones.  Empezar por hacer una función para el preámbulo y una función para la secuencia final, luego hacer funciones para datos internos de cada botón.  Cualquiera puede escribir una función para cada botón, o si usted puede averiguar lo que el protocolo te está haciendo puede escribir una función que se construye el mensaje apropiado de número de salida y entradas de encendido/apagado.  Elegí la primera, como el Protocolo no parecen correlacionar directamente el número de la toma y de encendido y apagado en sus datos, más bien era un pulso largo para la tecla presionada.  Por ejemplo:

void send_preamble()
{
bit_short();
bit_long();
bit_long();
bit_short();
bit_long();
bit_short();
}

Por último, usar estas funciones en un bucle enviar aproximadamente 10 - 20 veces, con el correspondiente retraso entre transmisiones (puede medir este retraso con su alcance o analizador).  Por ejemplo:

para (int i = 0; i < 10; i ++)
{
send_preamble();
send_outlet_1_on();
send_end_sequence();
_delay_ms(10);
}

Entonces construir una interruptor/caja o cascada de if/else instrucción con uno de estos bloques para cada botón, usando estado de número y el interruptor de salida como su las condiciones if/else.

Por último, importar una biblioteca de serial o escribir su propia rutina de interrupción del puerto serie.  En interrumpir la rutina, el número de salida y el estado del interruptor de datos recibidos.  Utilizar variables volátiles que se pueden cambiar desde dentro un ISR, por lo que el bucle principal puede recoger en las variables de sistema y realizar la transmisión deseada.  No olvide inicializar el puerto serie y establecer su velocidad antes de iniciar el lazo principal!
