Paso 5: [¡ nuevo!] Aumentar la gama!
La gama está determinada básicamente por dos cosas - voltaje del transmisor y la antena. Yo no he liado con la informática la duración óptima de la antena pero sé que un transmisor capaz de operar hasta 12 v DC no va a ser mejor en 5V de un puerto USB. En los controles remotos originales, el transmisor utiliza una batería pequeña de 12V (que es 1, 6 5V botón células apiladas) y tiene gran variedad. Fácilmente cambia salidas al otro lado de la casa fiable así que pensé que necesitaba para aumentar mi tensión.

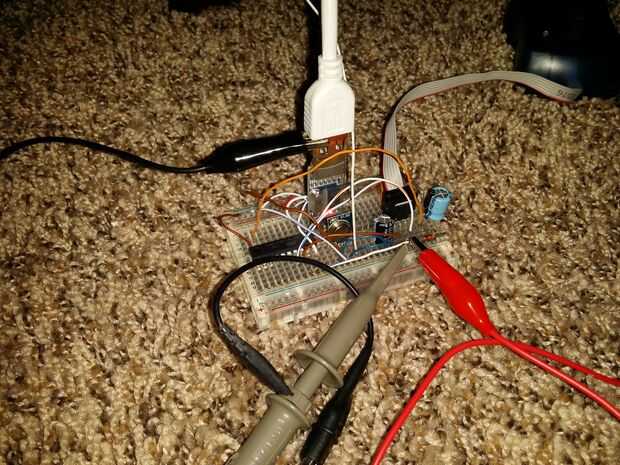

Problema. Estoy usando energía del USB proporcionado por un USB a serial board (prolífico PL2303 base) y ofrece dos salidas de voltaje - 5V directamente de USB y 3.3V regulado. Estoy corriendo todo de 5V pero no es suficiente. ¿La respuesta? Utilice un circuito doblador de voltaje para impulsar 5V hasta 10V y el transmisor de 10V de alimentación.

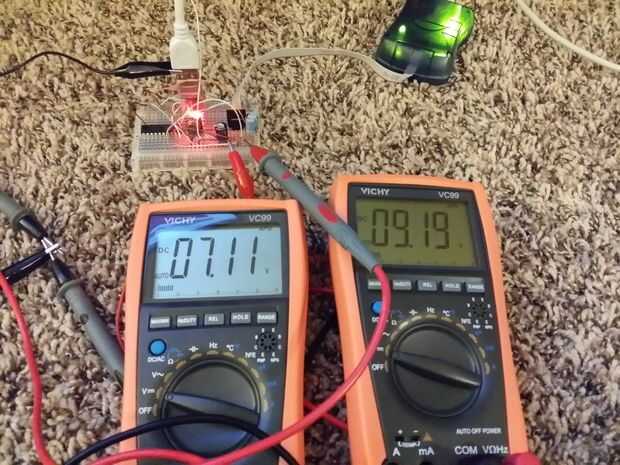

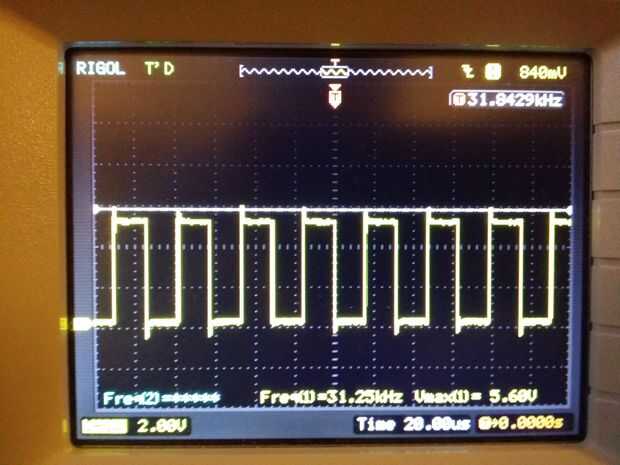

Un doblador de voltaje es un simple diodo y circuito de condensador que puede doble un voltaje de entrada utilizando un PWM pin de un microcontrolador. Básicamente cobra hasta el condensador por conducir bajo el pin, entonces "la bomba" la tensión de conducir el perno alto y agregando tensión de carga del condensador sobre el pin del microcontrolador de 5V. Esa salida pasa a través de otro diodo para cargar otro condensador de 10V. No tuve problemas funcionando el transmisor tan rápido como se necesitaba para apagado de la fuente y conseguido que alrededor de 8V bajo carga. ¡Bien!
Aprendí la técnica vía EEVBlog Dave Jones en este video:
