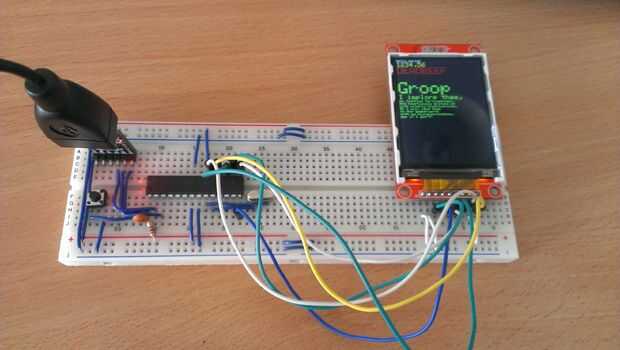

Paso 3: Alambre para arriba y subir el sketch de ejemplo
Hay un sketch de ejemplo incluido con la biblioteca de ILI9340/1 llamada prueba de gráficos. Tienes que conectar la pantalla de acuerdo a las definiciones de pines allí.
Originalmente cuando escribí este Instructable escribí:
Quisiera hacer hincapié en esta lógica de visualización utiliza 3, 3Vy no funcionará si utiliza 5V. Esta es información que encontré en algún foro en algún lugar y usarlo tengo mi pantalla para trabajar
Sin embargo:
Ahora tengo varias de estas pantallas de vendedores diferentes (y tal vez distintas fábricas). He notado que algunos de ellos también comporten con lógica de 5V.
Tal como se indica en mi módulo de la pantalla, las conexiones son
SCK - Pin 13 de Arduino
SDO(miso) - Arduino Pin 12
SDI(Mosi) - Arduino Pin 11
CS - Arduino Pin 10
D/C - Arduino Pin 9
RESET - Pin Arduino 8
LED - 3.3V / 5V
VCC - 3.3V / 5V
GND - GND
Subir el sketch de ejemplo y pruébalo, te muestra bien cómo el bosquejo para el control de la pantalla.
Que tenga que jugar con las tensiones para su modelo en particular. Hay varias opciones que tenemos aquí - divisores de potencial en cada pin, nivel shifters o simplemente alimentar el arduino con un 3.3v fuente (esto es tal vez el hackiest y puede ser un poco temperamental). Ver los comentarios para más detalles.
También, hay información acerca de cómo utilizar la biblioteca en sitio web adafruits.
Una hoja de datos se puede encontrar aquí
Usted puede hacer lo que te gusta con este Instructable, sin tener que contactarme primero.
