Barco cañón Props (3 / 10 paso)

Paso 3: Diseñar las piezas de perfil

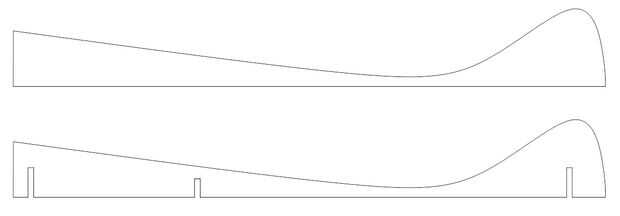

Comienzo con las dos líneas rectas (parte posterior del cañón y el borde que encaje con el tubo).  Dibujar el perfil áspero con la herramienta B-Spline.  Utilizar la herramienta de forma para afinar el perfil editando directamente a cada punto de la curva razonablemente con las dimensiones de la mano.  Ocho de estas piezas se colocarán alrededor de la circunferencia del tubo para hacer la forma básica.

Las piezas de perfil estarán alineadas y así por tres anillos colocados sobre el tubo, agregar tres rectangulares cortes distribuidos a lo largo de la longitud del perfil.  Hacen aproximadamente la mitad de la altura del perfil en cada lugar.  El tamaño de la anchura de la corte para que coincida con el grosor de la cartulina (mina fue 0,15" de espesor).

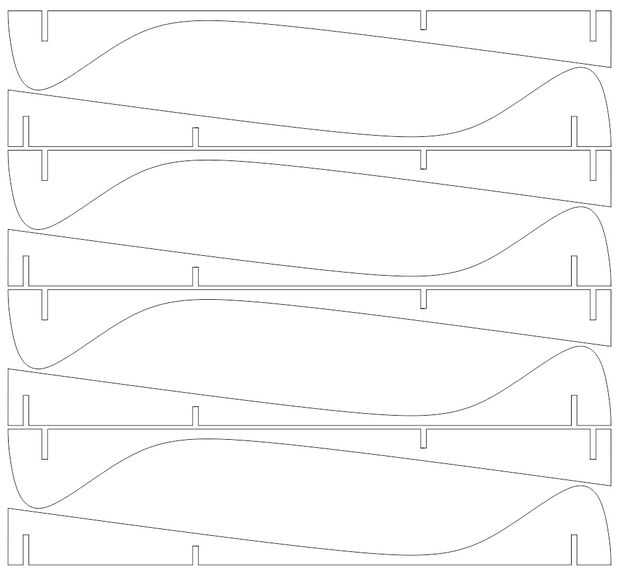

Tanto hacer un poco más eficiente el proceso de corte un poco más rápido y el uso de cartón, hacer siete copias del perfil original y embalarlas cerca uno del otro.  Este arreglo se ajusta en un lado de una caja de medio U-Haul.
