Barra de la abrazadera (3 / 10 paso)

Paso 3: opciones

Primero miré las abrazaderas normales un cómo trabajaron antes de buscar en internet. Todos tenían un extremo fijo y una parte variable que fijó por fricción cuando algo fue afianzado con abrazadera. La varilla roscada se coloca en la parte no fija de la abrazadera. Sin embargo la mayoría las pinzas más grandes tienen la varilla roscada en la parte fija. Tantas opciones a realizar.

Extremo fijo:

Decidí que me gustaría añadir la parte roscada en el extremo fijo como el otro gran bar abrazaderas. Por un tiempo pensé en hacer el extremo fijo no fija, pero finalmente no hacerlo.

Final no fijo:

Al final no fija tiene sólo una opción principal, cómo hacer que se mantenga la posición mientras de sujeción. Muchos opción puede encontrarse en internet y he añadido un par de ellos aquí.

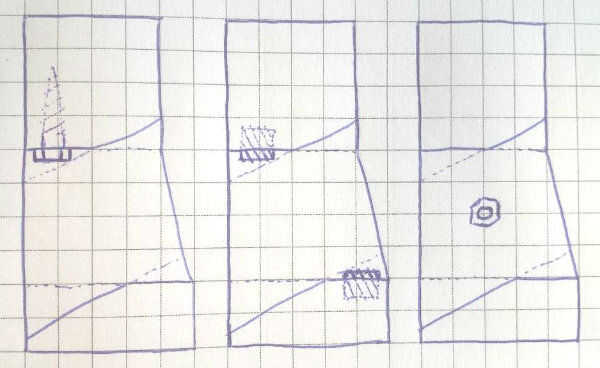

Vamos a empezar con la opción que se utiliza. Esta opción es utilizada por un carpintero llamado John Heisz. Grandes agujeros son taladrados en el bar. Al final no fija tiene un lag tornillo incrustado que se fijarán en el agujero. Después de terminar mis pinzas, resultó que mis pinzas, casi el mismo parecía como el de John Heisz aunque pensé sólo utiliza su método con el perno de retraso. Tiene planes gratis disponibles en h así que cheque hacia fuera de su sitio web para algunos proyectos muy agradables y archivos de sketchup, incluyendo este Instructable.

2 es la opción que considera en primer lugar. Quería perforar a través del lado de la barra. Al final no fijos se fijarían poniendo un tornillo a través del final y la barra. Empecé a buscar otras opciones fijar el extremo no fija porque no me gustaba la idea de tener una parte suelta para bloquear en lugar. Esto sin embargo, podría solucionarse montando el perno suelto con una cadena al final no fijos. Una ventaja de este método sería que es más fácil de aplicar para una versión de acero que puede alcanzar mayor poder de sujeción.

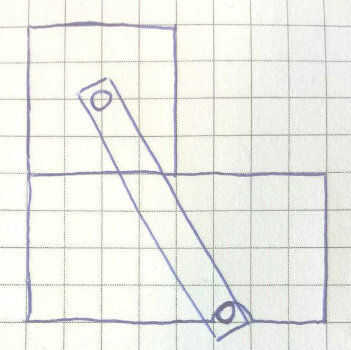

Otra solución para la fijación final no fijos es por dejar que agarre en la parte inferior en vez de en la parte superior como el perno de retraso. Con dos pequeñas barras de metal, una varilla es posición en la parte inferior de la barra donde cabe dentro de un surco. Cuando se pone presión en el bloque, la varilla se fija en el surco. Un par de desventajas son que las ranuras pueden ser difíciles de hacer. Si desea hacer que tienes que hacer que antes de cortar una parte del haz de, por lo tanto seguramente necesita una tabla vieron que muchas personas no tienen. Estos extremos se colocan en promedio más flojo en la barra. Así que si desea almacenarlos tienden a caer de la barra más fácilmente.

La última opción que me pareció interesante fue el uso de varilla roscada para fricción. En lugar de utilizar un lag tornillo como en el diseño de John Heisz, usted puede montar un trozo de varilla roscada en su parte para crear la fricción sin necesidad de cambiar la barra de sí mismo. Esto permitiría utilizar vigas todos del mismo tamaño con diferentes longitudes. No puedo encontrar donde encontré esta opción, cuando lo hago voy a publicar un enlace.

Bar móvil:

Dependiendo de cómo hacer los extremos necesita tu barra móvil de la forma. Todos los diseños me mostró sobre el palillo hacia fuera debajo de la barra. Así que ahí tienes la opción de guía de la barra de movimiento sobre la barra añadiendo soporte debajo de la barra. Sin embargo muchos de los diseños se pueden encontrar que no son compatibles por debajo de la barra y sólo se unen a la varilla roscada. Cuando usted elige ese diseño hay que la opción de la barra roscada va doblado hacia arriba o hacia los lados cuando la varilla roscada sobresale mucho. Pinzas normales no tienen este problema porque las varillas roscadas utilizadas allí se endurecen mucho más que la varilla roscada utilizada en este proyecto.
