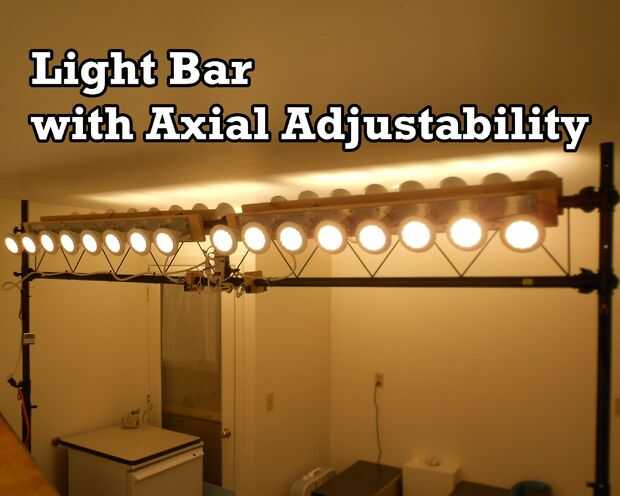

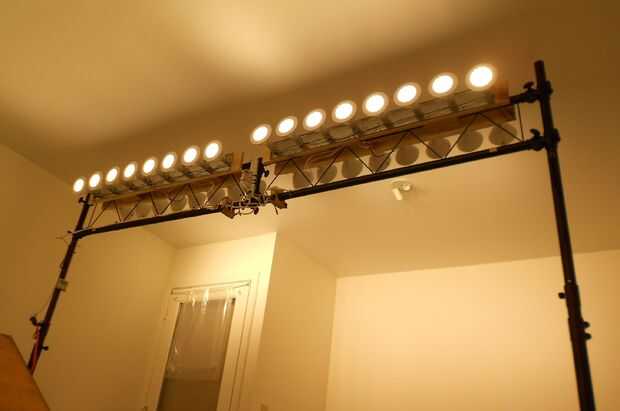

Hice una barra de luz de mi nuevo estudio de arte de 160 pies cuadrados. Es un truss DJ con tiras de vanidad la luz, el nuevo proyecto era construir una abrazadera para conectar las piezas. Es fácil entender:

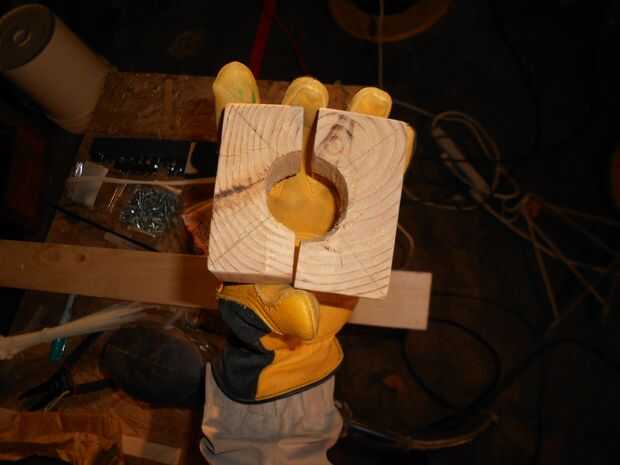

1. Corte una medida de 4 x 4
2. un agujero a través del medio de 4 x 4
3. rasgar el aburrido 4 x 4 a lo largo
4. Fije el resultado a una estructura tubular.
Limitaciones de la abrazadera
1. la resistencia axial no es fácilmente ajustable después de la instalación
2. la naturaleza de los materiales requiere un manejo cuidadoso por ejemplo para evitar rajaduras de la madera, para establecer la resistencia de las pinzas.
Beneficios de la abrazadera
1. articulación mínima.

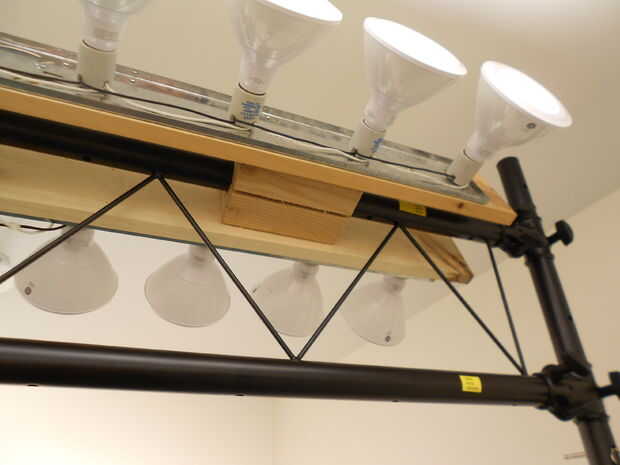

Las bombillas de luz de inundación son relativamente pesadas, y ocho por cada tira de vanidad requiere control de peso. Parte del motivo de exclusión contra hardware adicional es mantener la carga como ajustado a la estructura como sea posible. Sería posible modificar la configuración para más capacidad de adaptación (con abisagrar extra), pero en el sacrificio de aplicar presión adicional a las abrazaderas de 4 x 4.
Una configuración más a prueba de balas puede lograrse con 6 x 6. Que la escala del diseño es para otro proyecto.
2. equilibrio/simetría.
El contrapeso de la abrazadera y la carga. Esto anima a múltiples espacios de trabajo. Incluso para un espacio de trabajo individual, las luces en la dirección opuesta proporcionan ambiente indirecto.
Ventajas del sistema:
1. simplicidad.
2. costo mínimo.
Los mayores costos iniciales fueron las estructuras claves: truss, luces, tomas de corriente. El costo de la madera era cerca de $20 y logra un resultado muy bueno en comparación con un metálico abisagrar sistema. Los accesorios de tocador fueron elegidos como un pre-fab de algo que hubiera requerido una inversión de tiempo considerable para replicar manualmente para una insignificante ventaja mecánica. Me hubiera gustado los casquillos E26 a respetarse mejor a su chapa de forro, pero la adherencia imperfecta toma es en última instancia insignificante. Mientras que la estructura del braguero es cara, cualquier configuración de marco comparable sería igual o más caro. Las bombillas LED son un auténtico robo. Todos los bulbos fueron comprados de Aubuchon Ferreterías en Vermont para $5 por una venta subsidiada terminando el 31 de diciembre de 2014.
Una nota sobre el taladro ausente: la perforación de las camionetas 4 x 4 no es necesario ser perfecto. Una prensa del taladro hubiera sido apropiada a utilizar, sin embargo.
Costo:
$120-4 luminarias de 8 zócalos vanidad
$160-32 lámparas de inundación LED
$130 - 10' truss DJ
$20 - madera
Uno no trata de pino ~ 8' largo x 9" de ancho x 3/4" de grosor
4 x 4, 8' (sólo 26,25" utilizado en el producto final)
$20 - cable de extensión para la tienda
$30 - cableado eléctrico y multi-tap para el aparejo del alambre
$30 - Sierra de arco para eliminar material de la armadura
$5-1 1/2" broca de pala
$10 - 1/8" largo broca
$5 - terminales eléctricos para conectar cables a los conmutadores
=
impuestos directamente más de 530 $, tiempo, gas, gastos imprevistos
Otros materiales utilizados:
Mesa de trabajo
Taladro de mano inalámbrico
Taladro de mano con cable especialmente para la perforación de los agujeros de 1 1/2"
Surtido de brocas
Varios tornillos de madera y tornillos de rosca chapa
Skilsaw modificado para el uso como Sierra de mesa o skilsaw
Sierra de madera diversos para su uso con tabla skilsaw para guiar/empujar
Pinzas de madera
Lijadora para suavizar cualquier material cortado
Vacío de la tienda
Reglas/cintas métricas
Cuadrado de la velocidad
2B y 4B lápices trabajo mejor marcar madera
Muela para skilsaw para acortar el largo 1/8" broca de longitud venta por menor
Guantes, gafas, protección auditiva, mascarilla partículas
P-Touch se molestan
Interruptores eléctricos
Pistola de Pegamento para adherir los interruptores para fijar segmentos
Pistola de grapas para cables
Apretones de mordaza para prensar terminales (¿por qué cada prensado por menor tiene una proposición 65 ADVERTENCIA?)
Ataduras de cables para el cableado
Tuercas de cable para el cableado
Alicates para alambre de corte
Cinta para cubrir los puntos eléctricos o ásperos de bridas
