Barra de temperatura LM35 LED (1 / 4 paso)

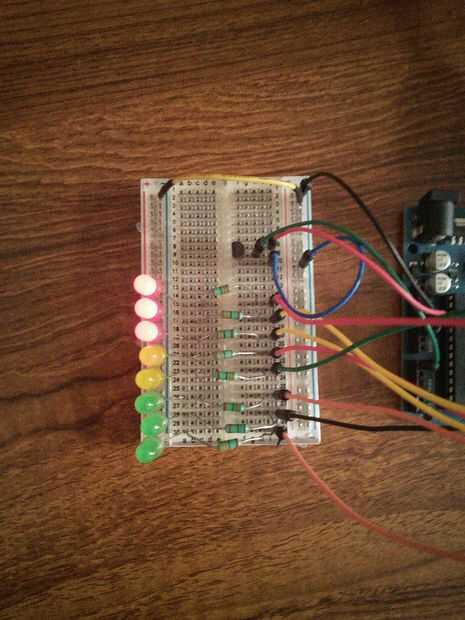

Paso 1: Configuración del LED de la Breadboard

subo un diagrama de circuito/fritzing cuando tengo tiempo.

Es una configuración muy básica, no se confunda con mi uso excesivo de cables.

Para empezar busque 8 LEDs de colores preferidos y puso en su protoboard, pata positiva en las vías principales, negativas en el carril de tierra.
A continuación poner las resistencias de la pista de enfrente de tus led, sobre el centro y en la misma pista como cada LED individual.
Ahora Conecte los puentes a las mismas pistas como sus resistencias, 8 en total y conectarlos con pernos 2,3,4,5,7,8,9,10 de tu arduino.
Por último unir el carril de tierra de la placa a tierra en su arduino.
