Barriendo el telémetro ultrasónico

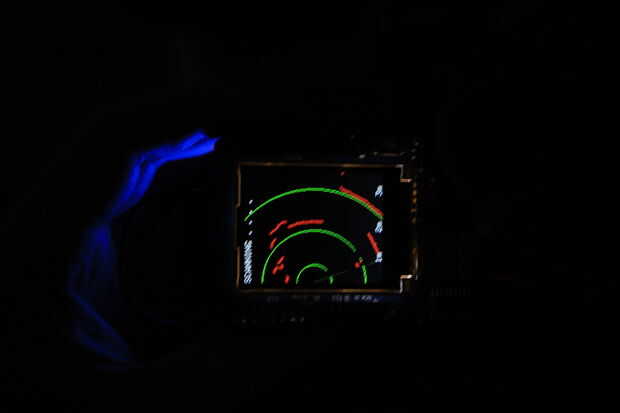

este Instructable muestra cómo utilizar un Arduino Uno, telémetro ultrasónico, servo y TFT pantalla para hacer un telémetro ultrasónico barrido manual. Como el servo barre un arco de 180 grados, la ONU procesa los datos del telémetro, tramando obstáculos en la pantalla en tiempo real.

Para construir este dispositivo tendrá las siguientes:

• Arduino Uno o pensión compatible (por ejemplo Freetronics once)
• Protoshield y headers hembra apilable
• Adafruit 1.8" TFT pantalla con clavijas macho encabezado
• Servo
• Telémetro ultrasónico MaxSonar
• 5V regulador de voltaje reductor de BEC (o su propio regulador de 5V del circuito en el protector de la soldadura)
• Ángulo recto los pasadores de jefe varón
• Puentes de tablero
• Hembra-hembra de los cables de puente
• Soporte de la batería de 9V con 2,1 mm de enchufe

Etiquetas: Arduino, Servo, Mostrar, Telémetro, Once
