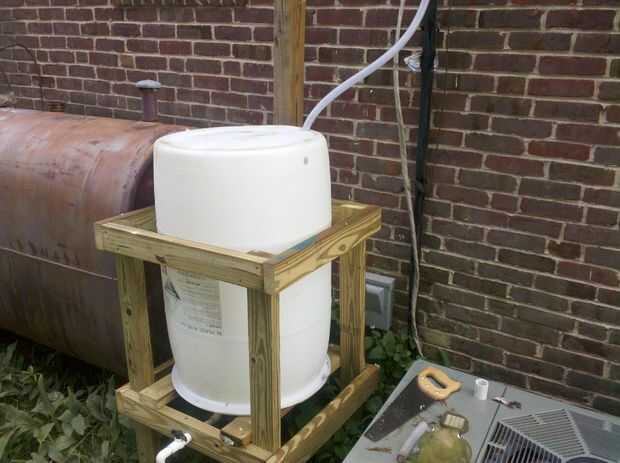

Paso 3: El dispositivo en lugar e instalado.
Todo esto se coloca como cerca de la condensación de la cacerola drenaje como sea posible. En mi caso. tuve que tener cuidado aquí porque todos los servicios para la CA vinieron hacia arriba y hacia abajo como un tronco de clases entre la unidad de controlador de aire en el ático y el intercambiador de calor por las escaleras.
El desagüe de la bandeja de condensación condujo fuera a través de un tubo PVC de 1/2"(¡ qué conveniente!)
Una longitud de flexible trenzado vinilo 1/2 tubo se midió una pulgada de la tubería en el cañón y para proporcionar un arco a la tubería de desagüe de la bandeja de condensación.
Una vez que la medida fue tomada, la tubería de flex fue cementada a un acoplador de 1/2" PVC. Una vez ajustado y sellado, el acoplador se cementa a la tubería de desagüe y el flex está equipado en el agujero en la parte superior del cañón.
Y que debe ser, pero debemos tomar algunas medidas de seguridad aquí...
Es decir, el cañón debe ser ventilado para permitir que escape el aire... eso es una cosa simple física allí. Presión de aire positiva podría causar el drenaje al eructar y obstruir,
Pero lo más importante. el cañón podía sobre flujo. Si el nivel del agua en el cañón cubre el extremo de la alimentación, continuará fluyendo por la tubería de desagüe y hasta la bandeja de condensación hasta sobre flujos, y una bandeja de goteo llena podría causar las bobinas en la unidad de controlador de aire congelar para arriba.
Para evitar el dolor de este corazón... algunos agujeros perforaron en la parte superior del cañón para permitir que escape el aire, y agua a flujo antes de que cubre la entrada de agua.
