Paso 2: Excavación

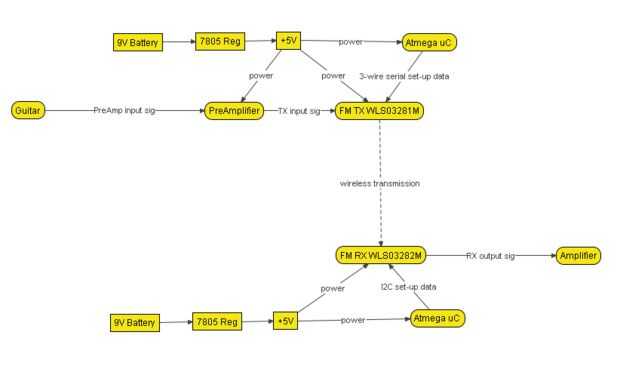

Hay un flujo de trabajo primordial de este pequeño proyecto. Utilizamos un suministros de 5V regulada, de pilas de 9V, para alimentar nuestros microcontroladores, preamplificador y transmisor/receptor. Los microcontroladores envían un flujo inicial de datos para configurar el transmisor/receptor para sus roles individuales. Utilizaremos la 104,5 MHz, aunque se puede ajustar fácilmente esto en el código dado.
El preamplificador se construirá con un opamp TL071. A sesgar en 2, 5V de la fuente de 5V y establece un aumento de alrededor de 5 – esto es suficiente para aumentar el volumen de la guitarra lo suficiente para mejorar la SNR en la transmisión, pero bastante pequeño para no causar la entrada de audio en el transmisor a clip. Puede intentar omitir el preamplificador pero tendrás mucho más ruido en la señal recibida.
También, si usted no ha averiguado ya, usaremos acoplamiento capacitivo a unir todo el audio de las señales de entrada/salida-el preamplificador tiene una tensión de salida DC de 2, 5V que no podemos permitirnos el lujo de alimentar el transmisor de FM. En los extremos de transmisor/receptor de FM, sus entradas y salidas de audio también tienen un sesgo de DC por lo que nosotros estamos obligados a utilizar acoplamiento capacitivo allí también.

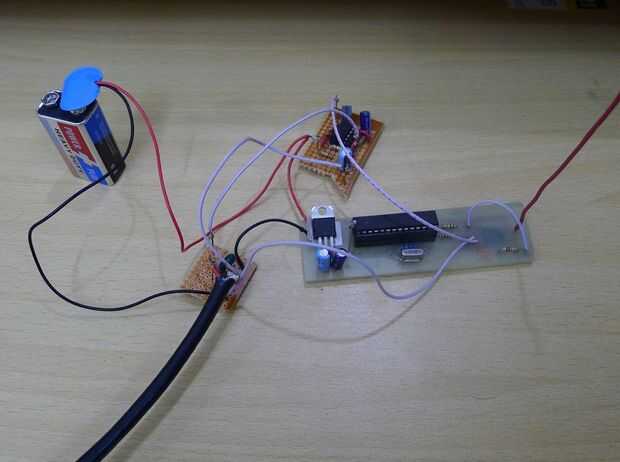

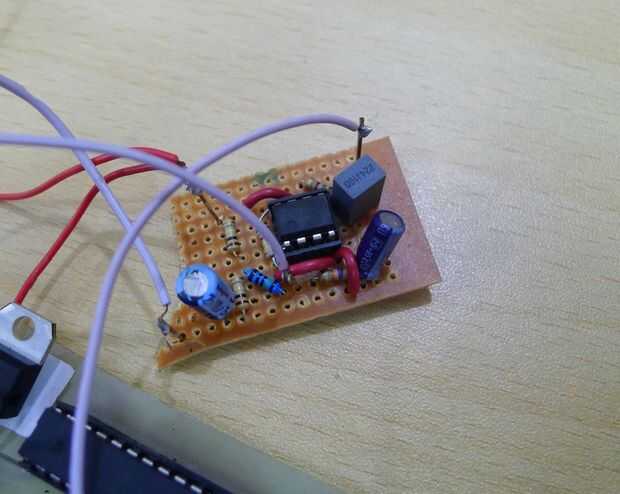

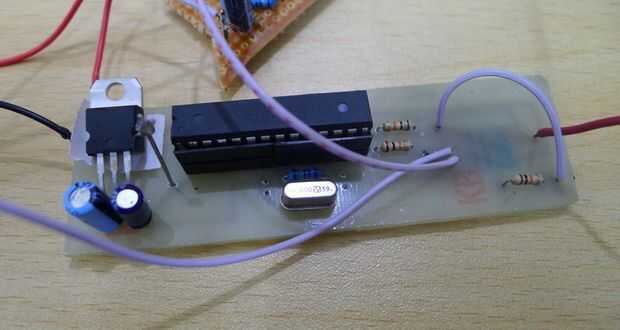

Descargar nuestro esquema/diseños de águila primera. Hace un poco de un error y terminó con 3 tableros en el lado de transmisión – 1 solo lado PCB de caseros y 2 perfboards pequeñas. Son guitar.sch, preamp.sch y txboard.sch/brd. Guitar.SCH es el mismo que utilizamos para acoplar la señal de la guitarra en el preamplificador perfboard. Preamp.SCH es el esquemático del circuito TL071 preamplificador perfboard. Txboard.SCH/BRD es el transmisor de tablero del PWB. Tienen un looksee en la la configuración de transmisión-lado en las fotos adjuntas.
