Paso 3: Ir más allá
Puesto que esto no es un artículo de soldado, no voy sobre él! Comprobar hacia fuera el cómic "para soldar es fácil" en mightyohm que: http://mightyohm.com/blog/2011/04/soldering-is-easy-comic-book/
Algunos puntos de la Nota:
. Necesita conectar un trozo de alambre de puente, verticalmente, sobre el eje de la antena en el PCB.
. Dado que la guitarra es un instrumento monofónico, es necesario sólo 1 de los canales de transmisión de dos. Así que conecte el canal izquierdo del transmisor a tierra, de lo contrario tendrás más ruido en la señal final (el transmisor sumas ambos canales al trabajar en modo mono)
. Sí, los valores de R/C no son regalo de Dios. :) Puede cambiar alrededor si usted necesidad/tener, como usted no vacilar demasiado drásticamente. Como dije que esto no es un proyecto de nivel audiófilo tan incremental mejoras (o degradación) de ruido no realmente será muy notable en el extremo.
. Como para el rojo de tamaño mediano 'punto' en los esquemas de águila, es sólo una parte yo hecho para mejorar el proceso de diseño de la Junta. No importa lo. :) De hecho, le sugiero que haga en ti mismo para usar en tus proyectos! Su muy útil para caseros solo lado tablas donde tienes que cruzar algunos puentes vosotros mismos. Sparkfun tiene un conjunto de tutoriales muy prácticos sobre águila en su "principio incrustado" tutorial categoría.

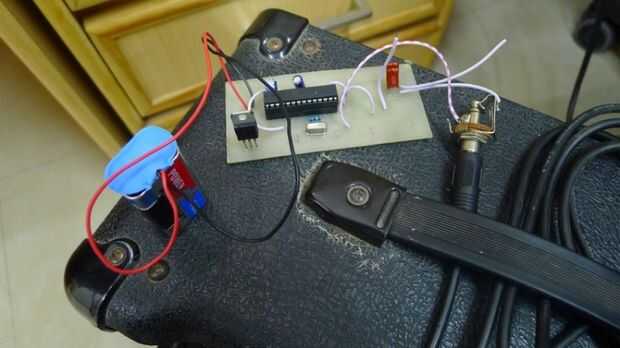

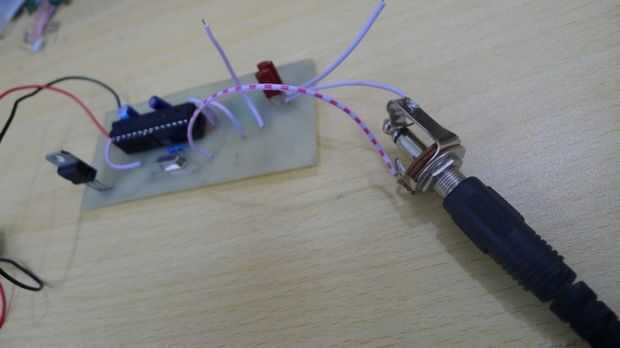

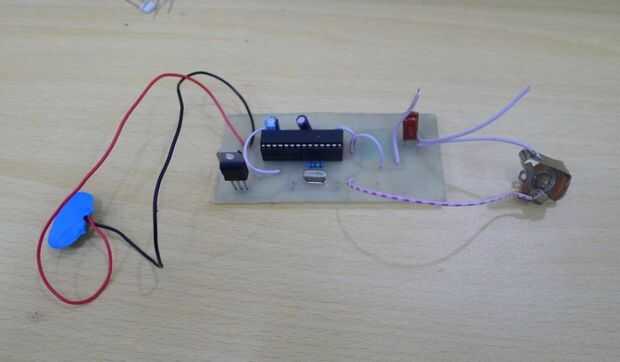

RX-board.sch/brd es el tablero del PWB del lado del receptor. Hemos soldado el conector TRS a la salida del receptor de FM para una fácil conexión al amplificador de guitarra. Conectar una batería de 9V y su lista - ver fotos adjuntas.
