Basados en Arduino alta potencia LED controladores de conmutación

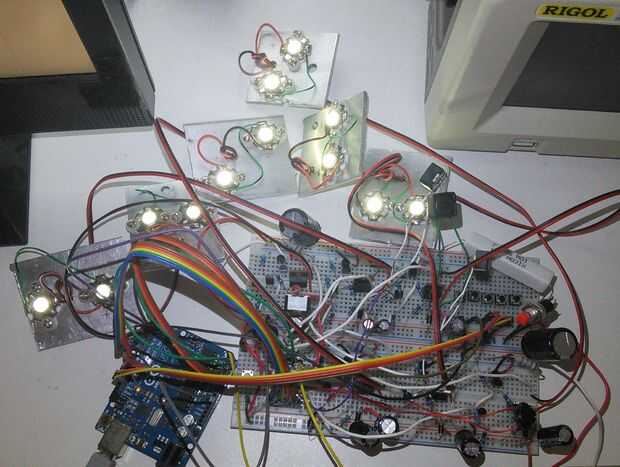

Escribí este Instructable porque realmente quería un driver de LED que es eficiente y sencillo de construir. Este controlador de LED puede ser utilizado para LEDs de potencia de alta como 0.5W, 1W, 3W, 5W y 10W LED. Pueden conducir hasta seis cadenas de LED e incluye abierto y ajustan el brillo y las protecciones de cortocircuito botones. Para potencia adicional, puede utilizar fuentes de alimentación ATX o baterías de coche. Cada canal permite 24 modo boost de W con 12 V.

Características

  • Opciones de topología: Boost, buck
  • Frecuencia de operación: 62,5 kHz (ajustable)
  • Rango de voltaje de retroalimentación: 0 a 1095 mV
  • Gama de voltaje de entrada: 5 a 40V
  • Tensión máxima de la cadena: 50V
  • Eficiencia: 80 a 90%
