Basados en Arduino alta potencia LED controladores de conmutación (1 / 5 paso)

Paso 1: materiales

Controlador de LED Buck (por canal)

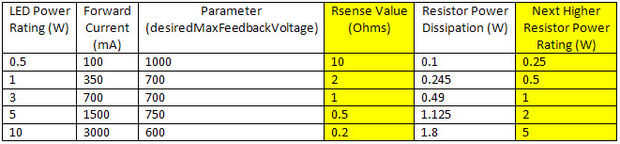

• Rsense resistencia (ver tabla)
• 1 - resistencia ohm 10
• 1 - resistencia ohm 150
• resistencia de 3-1k
• 2 - resistencias de 10M
• 1 - 220 uF capacitor
• 1 - condensador 470 uF
• 1 - interruptor táctil
• 1 - 100 uH 2A inductor
• Transistor NPN
• Transistor PNP
• 2N7000 MOSFET
• MOSFET de la energía del IRFZ44N

Para el Vin mayor que 20V, consulte el diagrama del circuito

Controlador de LED de Boost (por canal)

• Rsense resistencia (ver tabla)
• resistencia de 1-4,7 k
• 1 - resistencia ohm 10
• 1 - resistencia ohm 150
• resistencia de 3-1k
• 2 - resistencias de 10M
• 1 - 1 condensador nF
• 1 - 220 uF capacitor
• 1 - condensador 470 uF
• 1 - interruptor táctil
• 1 - diodo 1N4001
• 1 - diodo
• 1 - 100 uH 2A inductor
• Transistor NPN
• Transistor PNP
• 2N7000 MOSFET
• MOSFET de la energía del IRFZ44N

Conductor del LED (otros componentes)

• 1 - Arduino
• 5 alimentación de 40V
• 1 - 48 Diodo zener de V
• 1 - NPN transistor

Al diseñar los circuitos, por favor, use gafas protectoras! Condensadores pueden explotar cuando se sobrecarga o instalado incorrectamente.
