Paso 3: Impulsar el conductor del LED

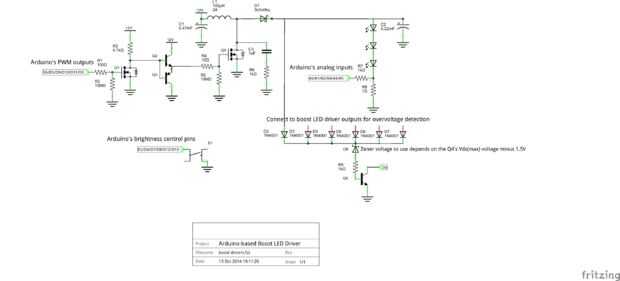

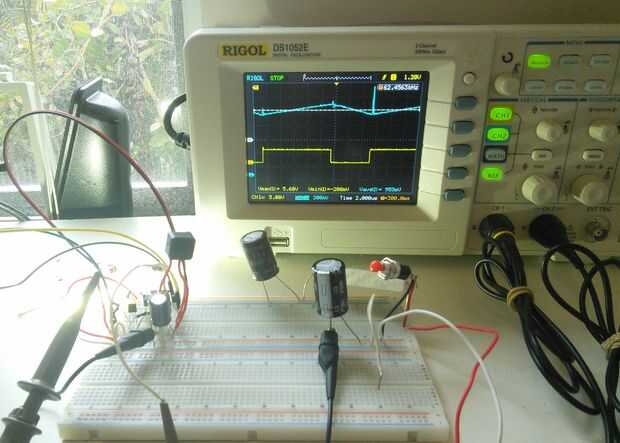

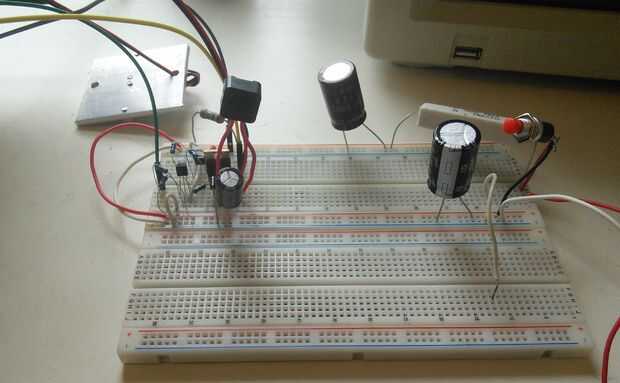

El controlador de LED de boost se utiliza al voltaje de la fuente de alimentación es inferior a la de los LEDs había combinado tensiones hacia adelantados. Por ejemplo, desea utilizar una fuente de alimentación de 12V para alimentar una cadena de 6 LEDs que requieren alrededor de 20V. Yo he mejorado la eficacia mediante la inclusión de un amplificador antes de lo MOSFET de la energía en lugar de usar 5V de Arduino. Cuando el voltaje de la puerta del MOSFET es mayor, menos energía se pierde encendido y funciona. El inconveniente es que la señal PWM debe ser invertido, pero que fácilmente se soluciona modificando el código.
Este circuito tiene una detección de sobretensión. LED desconectado o demasiados LEDs en una cadena causa sobretensión que puede destruir el canal de controlador de LED. Cuando el voltaje en cualquiera de las salidas excede el voltaje de zener, Q5 enciende y tira bajo pin 0. Esto atenúa todos los LEDs hasta que se resuelva la condición.
