Paso 2: cableado

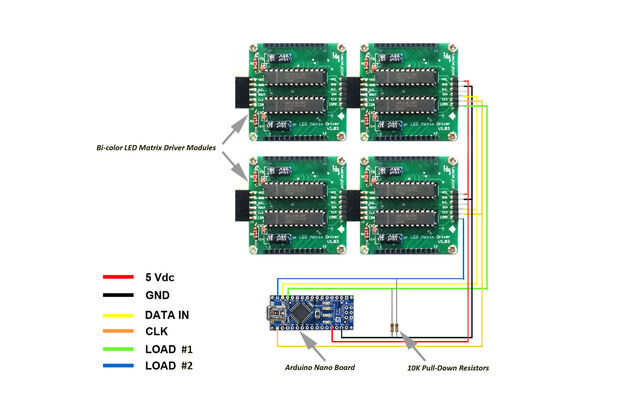

Después de los 4 kits de matriz de LED se han completado, se conectan con el microcontrolador como se muestra en el diagrama de cableado (matriz de LED no instalado para ver mejor).
Un Arduino Nano o microcontrolador compatible se utiliza aquí para la configuración del circuito electrónico. Observe el uso de la resistencia de pull-down de 10Kohms en los pines de entrada de carga. Cuando primero se aplica la alimentación para el microcontrolador o cuando se reinician, flotan sus líneas de la entrada-salida. MAX72xx ICs en los módulos de LED matriz puede ver esto como datos válidos y mostrar la basura hasta el control de ganancias de micro controlador. La resistencia de pull-down evita este problema.

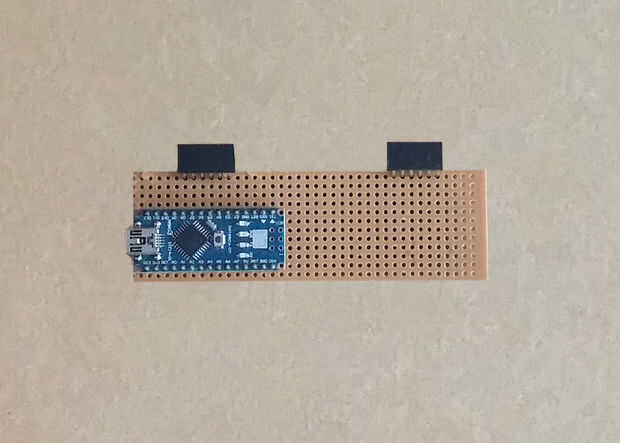

Excepción de los cuatro módulos de controlador de matriz de LED bicolor, enganchamos el circuito entero en un pequeño trozo de perf-junta alrededor de 100 mm x 30 mm. Vea arriba para nuestro circuito completo a bordo del perf.
