Basados en Arduino casero elegante IOT sistema (2 / 8 paso)

Paso 2: Registro de cambio 595 y salidas

El registro de desplazamiento le dará a tu Arduino un adicional 8 salidas digitales, utilizando sólo 3 pines en la placa!

Aquí usted puede encontrar un sencillo tutorial con el shift register 595 IC y Arduino uno tablero.

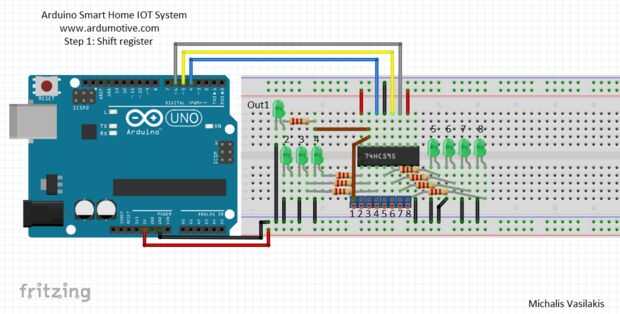

Uno SR 595 y Arduino:

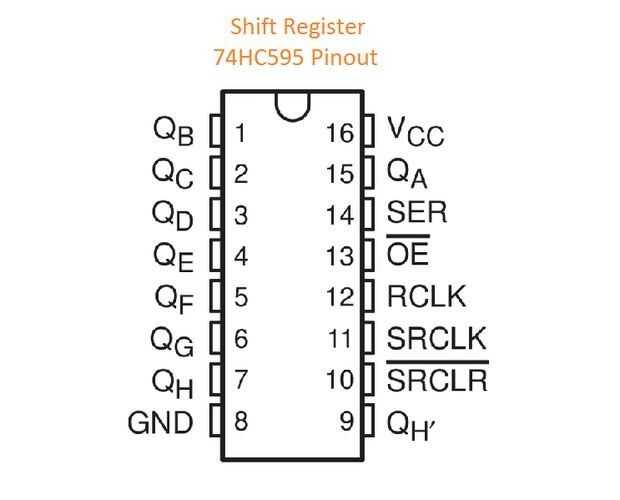

  • Pin 8 (GND) a la tierra
  • PIN 10 (SRCLR') a 5V
  • PIN 11 (SRCLK) para Arduino pin 6
  • Pin 12 (RCLK) para Arduino pin 5
  • PIN 13 (OE') a la tierra
  • 14 (SER) a pin Arduino pin 4
  • Pin 16 (Vcc) a 5V

QA es la primera salida - QH es la salida 8. Conectaremos cada salida con un destornillador - terminal y con un LED a través de una resistencia de 220 Ohm.

Cuando estés listo, proceda al siguiente paso.

(Consejo: puede utilizar el QH' - pin 9 agregar un turno más registro ic y ampliar tus salidas.)
