Basados en Arduino casero elegante IOT sistema (4 / 8 paso)

Paso 4: Ethernet Shield

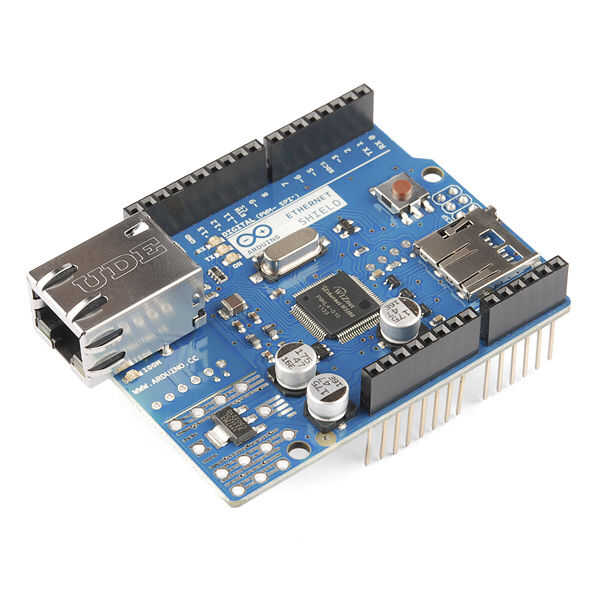

Si tienes un escudo de Ethernet solo conexión en la placa de Arduino uno.

Estoy utilizando el módulo ethernet Wiznet Wiz550io. Utiliza la misma biblioteca con oficial Arduino Ethernet Shield (Ethernet.h), la única diferencia es que tiene una dirección MAC única.

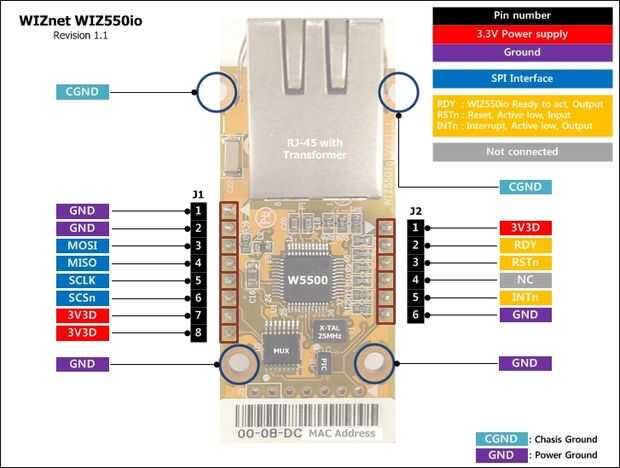

Algunas notas sobre la conexión de SPI:

  • MOSI - Arduino pin 11
  • MISO - Arduino pin 12
  • SCLK - pin 13 de Arduino
  • SCSn - Arduino pin 10

Οptionally para Wiz550io

  • RDY - Arduino pin 7
  • RST - reset del pin de Arduino
  • INT - pin Arduino 2

¡ Nota! Wiz550io debe ser alimentado de 3.3V pin de salida del Arduino uno! No utilice el pin de 5V con este módulo.
