Paso 1: Hardware
Descripción
Para poder hay una batería con 4 células de AA, producción de 6v. El a bordo regulador de Arduino que cae hasta los 5v necesarios para el microcontrolador Atmega.

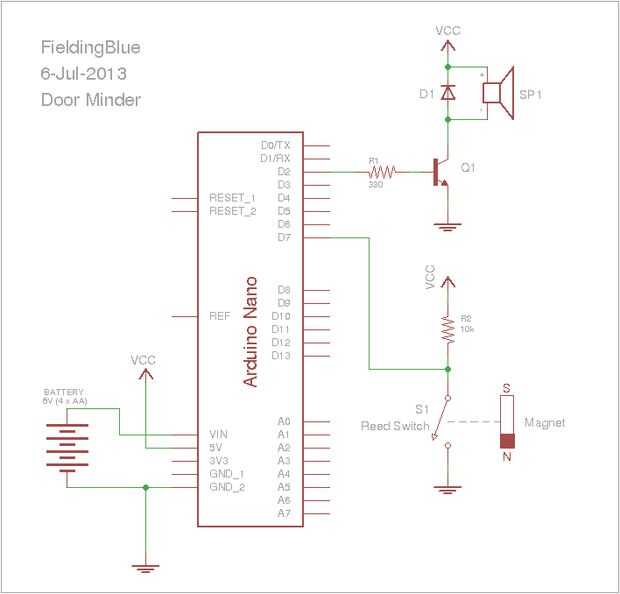

Para el circuito de sentido que he utilizado un interruptor de láminas magnético normalmente abierto conectado a 0v y un 10 k Levante resistor conectado a Vcc. He probado una resistencia más grande al reducir la corriente de reposo, sin embargo la entrada digital del Arduino se convirtió un poco fiable. El interruptor reed está conectado al pin digital 7.
Para el circuito de salida de audio he utilizado un transistor NPN BC338. La base es conducida a través de una resistencia de 330 ohmios conectada a la salida digital 2. Este transistor tiene que ser totalmente sobre o apagado cuando operan por lo que la resistencia de base proporcionará suficiente corriente que el transistor saturarán cuando en. El emisor del transistor está conectado a 0v. El colector está conectado a un elemento de altavoz piezoeléctrico. El altavoz piezoeléctrico utilizado fue proporcionado como muestra de un fabricante de componentes. El orador que elegí es un poco bastante para esta aplicación y me recomendaría un altavoz desde una tarjeta de felicitación de cantar como probablemente el mejor dispositivo para elegir.
También es un diodo 1N4148 inverso parcial a través de los altavoces. El diodo se recomienda por el fabricante para evitar la tensión del fly-back dañen el transistor drive. Voltaje del fly-back es el pico de tensión inversa producido por un inductor cuando de repente se desconecta el suministro actual. Campo magnético inductor comienza a colapsar produciendo una reversión instantánea del voltaje en el inductor y potencialmente moviendo el punto entre el altavoz y el colector del transistor 2 * Vcc.]
