Paso 2: Paso 2: conectar todo

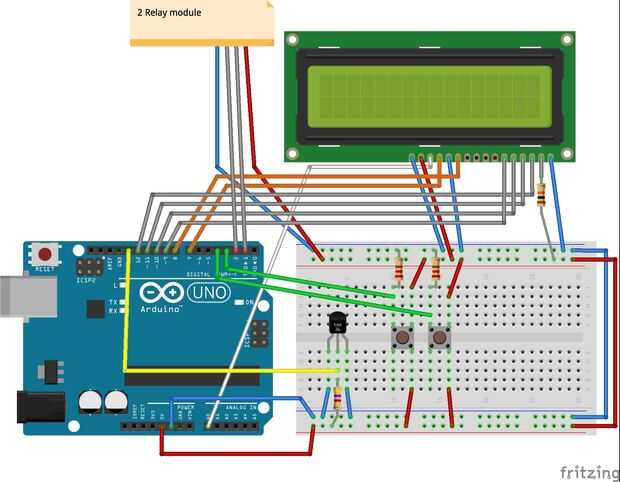

Mira el programa Fritzing para conectar todo.
Cosas a la mente:
-los relés están apagados cuando tiró a alto, por lo que cuando baja la potencia para el arduino calor y nevera se encenderá! Los relés de conexión Digital Pins 2 y 3. El módulo realay tiene el poder de la arduino. Si se utiliza un módulo de relé con relés de más de 2, utilice energía separada.
-Utilizamos el sensor de temperatura en el modo de parásito. Esto significa que ambos VCC y tierra ar tiró a la tierra. La línea de datos está conectada a la energía resistencia 4,7 kOhm. La línea de datos también se conecta al pin Digital 13.
Más información sobre cómo conectar DS18B20.
-LCD está conectado de una manera clásica. Pedido de PIN RS 7, permiten 8, D4 a D7 ir tot 9 12). RVV y RSS a tierra, VCC de 5V. El poder de los led utiliza un 10kResistor (pin 15 LCD). El brillo (pin 2 en la pantalla LCD) va a analógico 2 así que usted puede ajustar el brillo en la escritura, si esto está bien, usted no necesita un pote para regular el brillo.
-Los dos pulsadores conectan a la corriente en un lado y del otro lado se tira a la tierra con una resistencia de 220 ohm y conecta a los pines digitales 4 y 5.
Más información sobre el cómo de los pulsadores.
