Paso 18: Audio: circuito

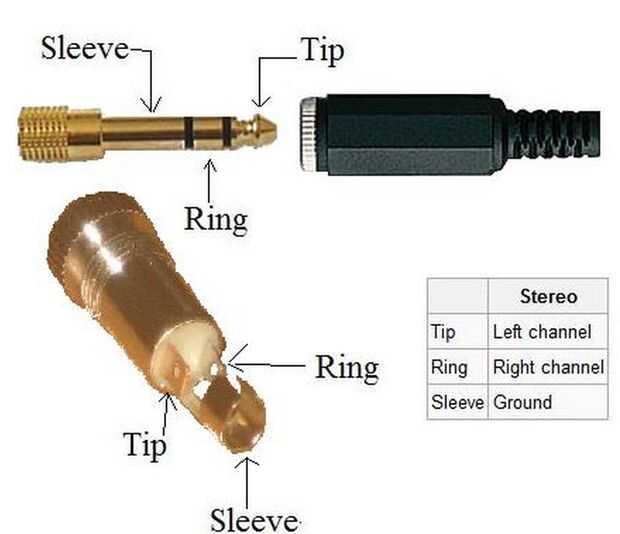

El Raspberry Pi es conocida por ser buena en reproducción de audio y video. El tablero viene con un conector de audio de 3,5 mm para auriculares o altavoces activos. Sin embargo, la toma de audio no alimente a altavoces pasivos suficiente para conducirlas directamente. Para conectar altavoces pasivos a jack de audio de la Pi, salida de audio de la Pi debe amplificarse con un circuito amplificador de audio.

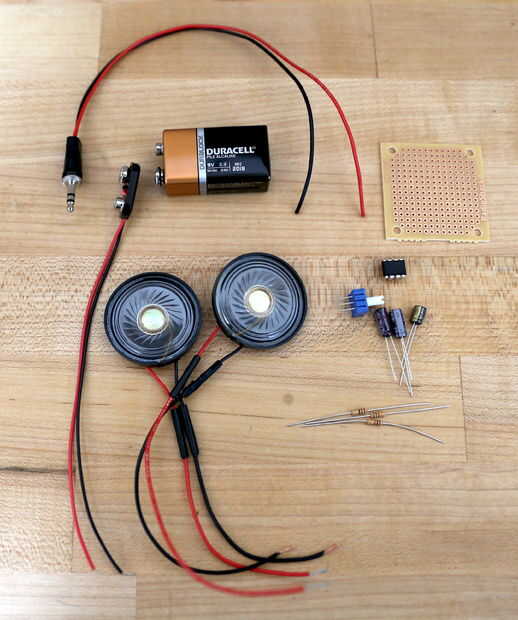

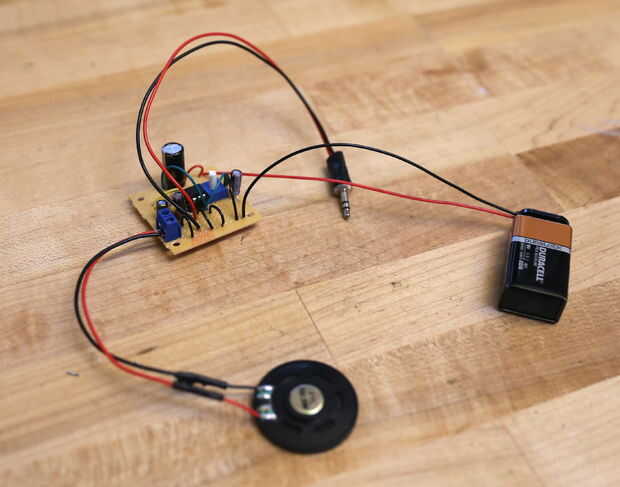

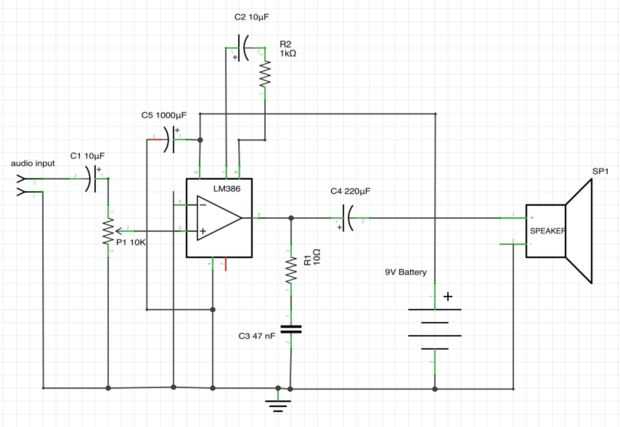

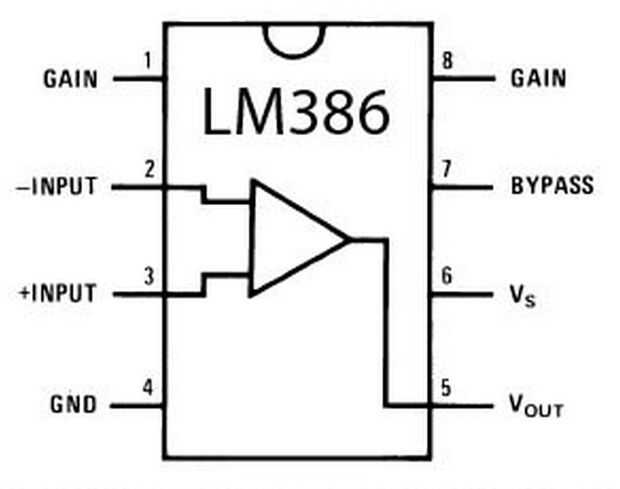

Siga el diagrama de circuito incluido para crear un amplificador de audio para la Pi. Yo uso chip de amplificador de audio LM386 para amplificar la salida de audio de la Pi y el chip con una batería de 9V de energía. Pequeños altavoces de 8 ohmios que obtuve de RadioShack juegan el comentario amplificado. En lugar de soldar los altavoces directamente en el tablero, utilizar un terminal de tornillo de 2 pines para conectar los altavoces al circuito. Se hace claro por qué es necesario en pasos posteriores.
